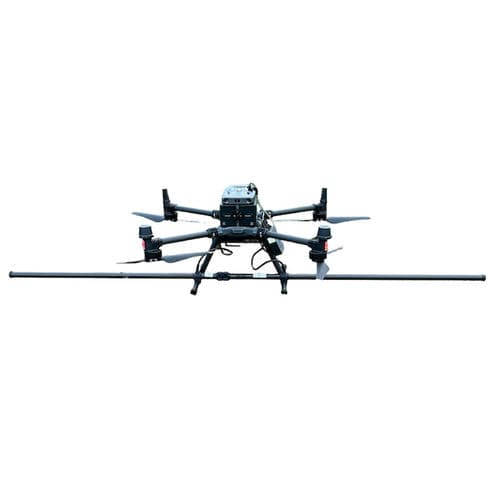

Magnétomètre 3 axes R4-M350

avec drone

Présentation
Le magnétomètre UAV R4-M350 est un magnétomètre fluxgate ultra-portable conçu pour l'intégration sur drones (notamment DJI Matrice 350 RTK) et pour les relevés terrestres portables. Il permet des cartographies magnétiques haute résolution et une géoréférenciation précise grâce au module GNSS uBlox intégré et au support PPS. Ce produit peut être loué.

Caractéristiques principales

• Capteurs : cinq capteurs fluxgate tri-axiaux disposés horizontalement et en parallèle, disponible avec entraxe de 250 mm ou 500 mm.
• Fréquence d'échantillonnage : 200 Hz pour atténuer les interférences des infrastructures et des moteurs du drone.
• Mémoire interne : 8 Go pour l'enregistrement des données embarquées.
• Interface utilisateur : commande par bouton unique et serveur Wi‑Fi intégré pour configuration et supervision depuis smartphone, tablette ou ordinateur portable.
• Poids : env. 1 400 g ; compatible avec des UAV ayant une capacité de charge utile ≥ 1,5 kg.
• Module GNSS uBlox : module intégré supportant PPS et le mode terrestre portatif ; acquisition de données jusqu'à 5 m/s ; détachable pour utilisation à terre.
• Compatibilité logicielle : sorties compatibles avec des outils de traitement géophysique tels que Oasis et Surfer pour la génération de cartes magnétiques.

Applications principales

• Détection d'objets métalliques et d'armements non explosés (UXO).
• Prospection archéologique : identification d'éléments métalliques enfouis.
• Exploration minière et cartographie géophysique du sous-sol.
• Surveillance environnementale et géologique : études magnétométriques de failles et d'anomalies.

Utilisation terrestre
Grâce au GNSS uBlox intégré, le magnétomètre peut être utilisé indépendamment du drone comme unité portable pour des relevés géoréférencés dans des zones où le vol est restreint, supportant des vitesses de relevé jusqu'à 5 m/s.

Accessoires
Pack standard

• UAV DJI M350 avec accessoires (4× batteries intelligentes TB65, station de charge, radiocommande, valise rigide)
• Magnétomètre R4 (fluxgate) avec structure en carbone, 5 capteurs intégrés, enregistreur de données et mallette rigide
• SkyHUB data logger pour gestion du capteur d'altitude intégré avec le logiciel de planification UgCS
• SkyHUB Core software package
• Système de terrain following (TTF) avec altimètre radar intégré
• Logiciel Custom Payload pour TTF
• Logiciel MagDrone DataTool
• Logiciel UgCS Pro expert
• Allongements de train d'atterrissage
• Documentation : certificat, manuel d'utilisation

Accessoires optionnels

• Magnétomètre R3 (fluxgate) avec 3 capteurs intégrés (alternative)
• Ground-Kit pour utilisation à terre avec récepteur uBlox GNSS externe
• Station de base magnétique pour compensation des données

Téléchargements

• Fiche technique (PDF)

Caractéristiques techniques

• Modèle : R4-M350 (UAV Magnetometer R4-M350)
• Capteurs : 5 capteurs fluxgate tri-axiaux
• Entraxe des capteurs : 250 mm ou 500 mm
• Fréquence d'échantillonnage : 200 Hz
• Mémoire interne : 8 Go
• Interface utilisateur : bouton unique, serveur Wi‑Fi intégré
• Poids : env. 1 400 g
• Charge utile UAV requise : ≥ 1,5 kg
• GNSS : module uBlox intégré (PPS, mode portatif, acquisition jusqu'à 5 m/s)
• Traitement compatible : Oasis, Surfer
