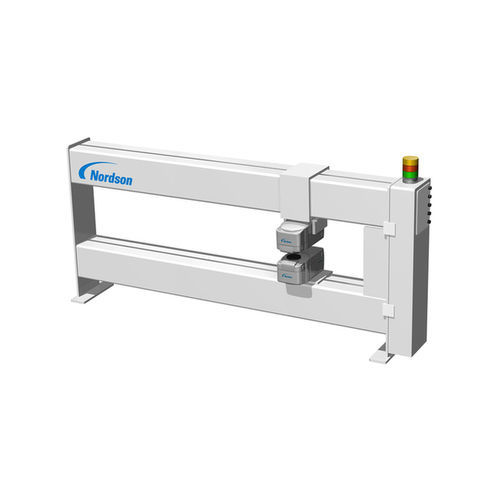

Scanner 2D AccuTrak O-Frame

de filmslaserà rayons X

Résumé
AccuTrak O-Frame est un scanner O-Frame à large piste destiné à la mesure sur web (capteurs infrarouges, nucléaires, rayons X et autres). Il peut accueillir jusqu'à 3 capteurs Nordson et permet une acquisition de profil rapide avec une vitesse de numérisation allant jusqu'à 500 mm/s. L'angle de tête prend en charge des lignes de passage entre ±45° sans incliner le scanner. La construction en poutre en caisson et le système de roulement du chariot de tête garantissent des mesures MD et CD précises et répétables à long terme. Disponible pour largeurs web de 600 mm à 10 000 mm.

Capteurs pris en charge

• FilmPro — jauge d'épaisseur infrarouge
• Série 9 — jauge d'humidité et de poids de couche
• GBS — jauge d'épaisseur gamma
• Photon — jauge de poids de revêtement / électrode

Fonctionnalités clés

• Architecture O-Frame à large piste pour des mesures stables et répétables
• Prise en charge jusqu'à 3 capteurs pour acquisition multi-point ou multi-technologie
• Vitesse maximale de numérisation : jusqu'à 500 mm/s (20 pouces/s)
• Angle de tête : ±45° pour lignes de passage sans inclinaison du scanner
• Construction robuste en poutre en caisson et système de roulement avancé du chariot de tête

Applications

• Acquisition de profil en ligne pour extrusion, laminage et conversion
• Surveillance d'épaisseur et de poids de couche pour films, feuilles et webs enduits
• Contrôle qualité en continu sur ligne de production

Caractéristiques techniques

• Largeur web disponible : 600 mm – 10 000 mm (24 – 394 po)
• Vitesse de numérisation : jusqu'à 500 mm/s (20 po/s)
• Types de capteurs pris en charge : IR, nucléaire (gamma), rayons X, électrode/poids de couche et autres
• Nombre maximal de capteurs simultanés : jusqu'à 3 (portefeuille Nordson)
• Construction : design O-Frame avec poutre en caisson
• Répétabilité de mesure : système de roulement du chariot de tête pour mesures MD et CD précises
