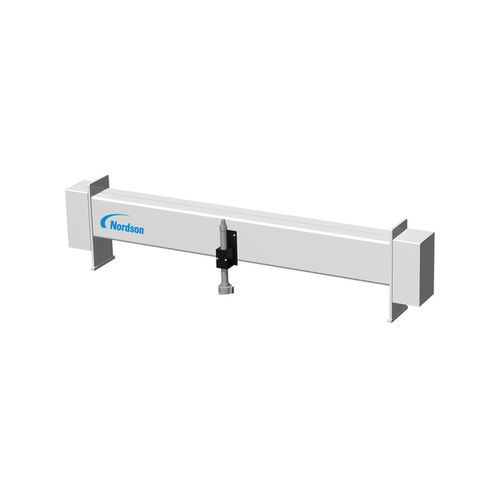

Scanner 1 axe MiniTrak S-Frame

de mesurede filmsde feuilles

Aperçu
Le MiniTrak™ S-Frame est un cadre de numérisation unilatéral conçu pour s'intégrer aux familles de capteurs intelligents Nordson pour la mesure en ligne de matériaux en Web. Il prend en charge les technologies de capteurs par rétrodiffusion et par réflexion et convient aux jauges mesurant un seul côté du Web, telles que le proche infrarouge (NIR), les rayons X, la rétrodiffusion gamma et l'épaisseur optique. Le chariot de tête est équipé d'un système de brosse d'étanchéité pour exclure les particules et le dessous du cadre est fermé afin d'éviter la chute de contaminants sur le Web. Le cadre accepte jusqu'à deux capteurs de rétrodiffusion à balayage et est disponible pour des largeurs Web de 980 mm à 6230 mm.

Capteurs pris en charge

• Series 9 – Jauge d'humidité et de poids de couche
• OptiMike – Jauge d'épaisseur optique
• GBS – Jauge d'épaisseur gamma
• Capteurs proche infrarouge (NIR)
• Capteurs rayons X
• Capteurs rétrodiffusion gamma

Utilisations et compatibilités

• Mesure en ligne unilatérale pour le contrôle de l'épaisseur, du poids de couche, de l'humidité et de la densité
• Intégration avec les systèmes de mesure Nordson et les jauges de la famille Series 9
• Adapté aux films, feuilles, substrats revêtus et autres processus continus en Web

Points clés

• Cadre de numérisation unilatéral robuste avec dessous fermé
• Système de brosse d'étanchéité autour du chariot de tête pour exclusion des particules
• Prend en charge les familles de capteurs rétrodiffusion et réflexion
• Jusqu'à deux capteurs de rétrodiffusion à balayage pris en charge
• Configuré pour des largeurs Web de 980 mm à 6230 mm

Caractéristiques / spécifications techniques

• Modèle : MiniTrak™ S-Frame
• Type : Cadre de numérisation unilatéral pour mesure Web
• Compatibilité capteurs : NIR, épaisseur optique, rayons X, rétrodiffusion gamma; famille Series 9
• Nombre max. capteurs de rétrodiffusion à balayage : jusqu'à 2
• Protection : brosse d'étanchéité autour du chariot de tête; dessous du cadre fermé
• Largeurs Web supportées : 980 mm – 6230 mm (38,6 in – 245 in)
