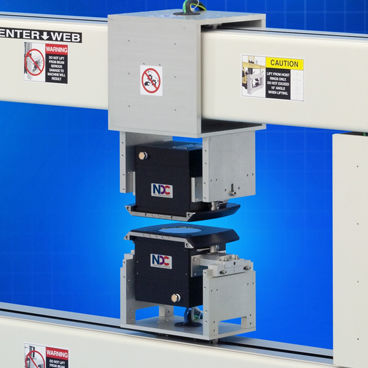

Appareil de mesure d'épaisseur 300 series

de poids surfaciquesans contactà rayons Bêta

Aperçu

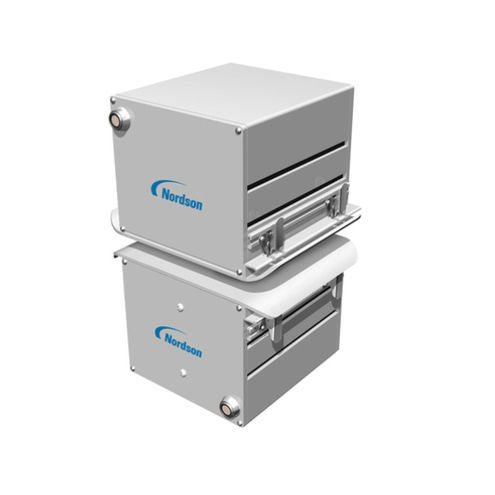

Le Beta 300 est un transmetteur à transmission bêta pour la mesure en ligne et sans contact de l'épaisseur et du grammage sur produits en continu (web). Chaque capteur Beta est configuré selon l'application web spécifique pour garantir des performances de mesure optimales. La conception Nordson utilise des sources à activité minimisée avec des capsules plus petites et un blindage réduit, assurant une tête compacte à radioactivité diminuée. Le détecteur intègre une chambre d'ionisation haute efficacité avec une fenêtre mince spécialement soudée, remplie d'un gaz inerte plus dense sous pression plus élevée et à potentiel d'ionisation réduit, améliorant la sensibilité de mesure et les statistiques nucléaires. Un collimateur au-dessus de la fenêtre du détecteur crée de larges plateaux d'alignement réduisant la sensibilité aux déplacements en Z entre source et récepteur.

Fonctionnalités et avantages

• Mesure sans contact, haute précision d'épaisseur et de grammage
• Résolution de strie jusqu'à 1,0 mm
• Temps de réponse du signal rapide : 5 millisecondes
• Large tolérance au passline et au flutter
• Détecteur : chambre d'ionisation haute efficacité
• Sources à activité minimisée (capsules plus petites, blindage réduit)
• Traitement de signal propriétaire immunisé contre le bruit
• Option ATEX antidéflagrante disponible pour environnements dangereux
• Tête compacte et maintenance facilitée

Applications

• Produits convertis
• Film et feuille extrudés
• Produits calandrés
• Feuille d'aluminium
• Textiles et non-tissés

Caractéristiques / spécifications techniques

• Modèle : Beta 300
• Principe de mesure : transmission bêta pour épaisseur et grammage
• Mode de mesure : mesure en ligne sans contact de produits en web continu
• Temps de réponse du signal : 5 millisecondes
• Résolution de strie : 1,00 mm (≤ 1/32 in)
• Détecteur : chambre d'ionisation haute efficacité avec fenêtre mince soudée et remplissage gaz inerte plus dense
• Source : capsules à activité minimisée et blindage réduit
• Collimateur : situé au-dessus de la fenêtre du détecteur pour élargir les plateaux d'alignement
• Traitement du signal : électronique propriétaire immunisée contre le bruit
• Options : modèle ATEX antidéflagrant disponible
• Maintenance : conception facilitant l'entretien
