Scanner 1 axe MiniTrak O-Frame

de mesurede filmslaser

Aperçu

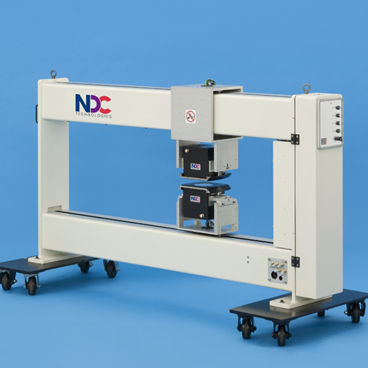

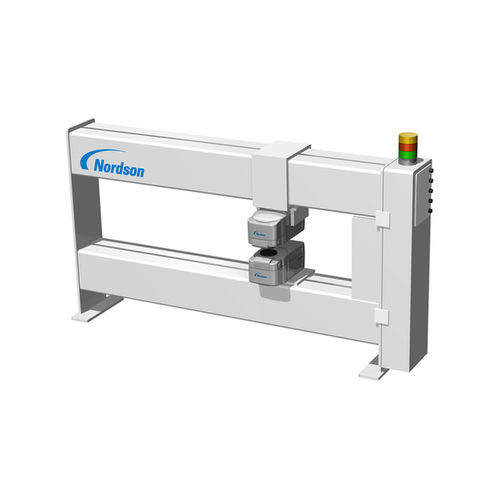

Le scanner MiniTrak O-Frame pour mesure en ligne offre des performances de mesure rapides, précises et fiables, intégrées dans une architecture de jaugeage Web intelligente et distribuée. Le châssis compact en section de boîte de 8 pouces accepte des jauges mesurant à travers le produit (NIR, rayons X, bêta) et peut recevoir jusqu'à deux capteurs de qualité pour des mesures combinées ou redondantes.

Caractéristiques clés

• Conception compacte en cadre O avec section de boîte 8 pouces pour installation en emplacements de process contraints.
• Prend en charge jusqu'à deux capteurs de qualité pour mesures combinées ou redondance.
• Compatible avec les technologies de mesure through-web : proche infrarouge (NIR), rayons X et bêta.
• Conçu pour une intégration dans des systèmes de jaugeage et de contrôle Web intelligents et distribués.
• Disponible pour une large gamme de largeurs Web afin de s'adapter aux différentes lignes de production.

Capteurs pris en charge / associations typiques

• FilmPro — Jauge d'épaisseur infrarouge (NIR)
• Series 9 — Jauge d'humidité et de poids de revêtement
• GBS — Jauge d'épaisseur gamma
• Photon — Jauge de poids de revêtement d'électrode

Applications
Jaugeage en ligne pour l'industrie du revêtement, film, conversion et autres procédés en toile continue nécessitant des mesures à travers le produit (épaisseur, poids de revêtement, humidité, propriétés du substrat) pour le contrôle de procédé et l'assurance qualité.

Caractéristiques / spécifications techniques

• Modèle : MiniTrak O-Frame
• Fabricant : Nordson
• Structure du châssis : section de boîte 8 pouces (compacte, haute rigidité)
• Capacité capteurs : Jusqu'à 2 capteurs de qualité
• Types de jauges compatibles : NIR, rayons X, bêta (mesure through-product)
• Largeurs Web disponibles : 575 mm à 4325 mm (22,6 po à 170 po)
• Usages typiques : Mesure d'épaisseur de revêtement, poids de revêtement, humidité, inspection de substrat en process en continu
