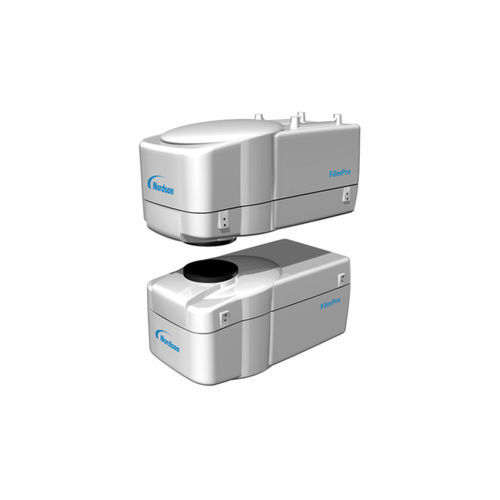

Appareil de mesure d'épaisseur FilmPro

de poids surfaciqueà infrarougepour film

Aperçu
La jauge FilmPro mesure l'épaisseur et le grammage par transmission infrarouge pour films, feuilles et produits revêtus. FilmPro est conçue pour fournir des mesures de contrôle de procédé répétables et à haute résolution dans des environnements de production variables grâce à un système optique infrarouge breveté et des composants de précision.

Caractéristiques & Avantages

• Mesure par transmission infrarouge utilisant des radiations non ionisantes (technologie non nucléaire).
• Conception optique optimisée pour la mesure précise d'épaisseur et de grammage.
• Module FSO modulaire optionnel (Fringe Suppression Optics) pour réduire les interférences optiques sur films fins et transparents.
• Plage de mesure allant des films très fins aux feuilles épaisses et revêtements sur substrats filmés.
• Discrimination multicouche jusqu'à 6 composants (séparation simultanée des couches).
• Procédures d'étalonnage et d'entretien adaptées aux lignes industrielles.

Applications

• Production de films cast
• Mesure de feuilles extrudées
• Films biaxialement orientés (BOPP/BOPA)
• Lignes de film soufflé
• Structures film multicouche et couches barrières
• Revêtements organiques et à base d'eau sur substrat film
• Films voidés/pearlisés, microporeux, séparateurs de batteries et films respirants

Technologie non nucléaire
FilmPro utilise la transmission infrarouge au lieu de sources radioactives. Cela supprime la nécessité de licences de radioprotection, d'écrans spécialisés ou de portes de sécurité interbloquées et simplifie l'installation, la maintenance et la conformité réglementaire.

Moteur optique amélioré (FSO)
Les films fins et transparents peuvent générer de la lumière réfléchie et des interférences optiques qui affectent la précision de transmission. Le module FSO optionnel et le moteur optique optimisé réduisent la sensibilité aux interférences optiques, aux variations d'épaisseur et au faux‑rond du scanner, améliorant la stabilité de la mesure pour les applications fines et difficiles.

Polyvalence
FilmPro mesure les produits clairs, pigmentés, voidés/pearlisés et teintés, y compris les revêtements en bandes. Il fournit la mesure de l'épaisseur réelle pour les films microporeux, respirants ou voidés et peut déduire la densité en combinant grammage et épaisseur. La mesure simultanée des couches barrières (ex. Nylon, EVOH, PVDC) avec des couches polyoléfines est prise en charge.

Configuration du système
FilmPro s'intègre aux cadres de balayage Nordson et aux scanners compatibles typiques tels qu'AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame et SlimTrak II pour s'adapter à différentes largeurs de web et environnements de procédé.

Caractéristiques / Spécifications techniques

• Produit : jauge FilmPro de transmission infrarouge pour épaisseur et grammage
• Principe de mesure : transmission infrarouge (non ionisant)
• Paramètres mesurés : épaisseur et grammage ; dérivation de la densité possible
• Plage matériaux : films fins à feuilles épaisses ; clair, pigmenté, voided/pearlisé, microporeux, respirant et films barrières
• Discrimination multicouche : jusqu'à 6 composants
• Option : FSO (Fringe Suppression Optics) pour films fins/transparents
• Compensation environnementale : conçu pour gérer fluctuations d'éclairage, variations de température/humidité, dérive de pression, flottement Web et faux‑rond du scanner
• Étalonnage : procédures d'étalonnage industrielles simples
• Scanners compatibles typiques : AccuTrak O‑Frame, MiniTrak O‑Frame, MiniTrak S‑Frame, SlimTrak II
• Applications : films cast, feuilles extrudées, films biaxialement orientés, film soufflé, couches barrières, revêtements, séparateurs de batterie
