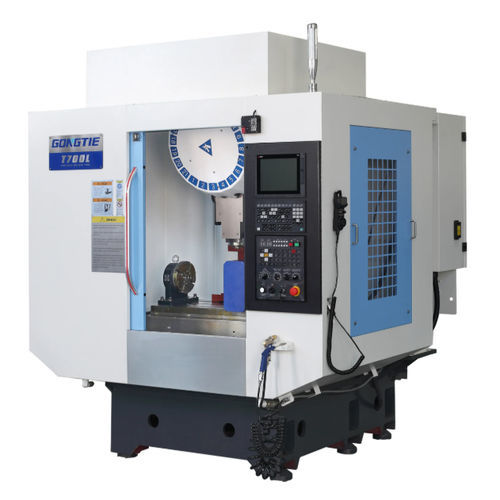

Perceuse-taraudeuse CNC T series

contrôlée par PLCverticale3 axes

Présentation
Le centre vertical de perçage et taraudage CNC série T (T700 / T800 / T1000 / T1300) est conçu pour le perçage, le taraudage et la fraiseuse de précision à grande vitesse sur pièces de petite et moyenne taille, typiquement utilisé pour les composants 3C, pièces automobiles nouvelle énergie, outillages de précision et usinage de précision général.

Principales caractéristiques

• Corps en fonte moulée au sable à haute résistance pour la base, le chariot port-outil, la table, la colonne et le carter de broche pour une meilleure absorption des vibrations et une stabilité de coupe.
• Cambiador d'outils type disque à bras mécanique avec entraînement à cames à rouleaux et positionnement précis ; magasin optionnel 21 outils pour fonctionnement prolongé sans surveillance.
• Système d'air filtrant l'eau et la poussière de la source d'air pour protéger les composants pneumatiques.
• Pompe de liquide de refroidissement grand débit et réservoir dédié pour refroidissement de la broche et des outils ; sortie centrale pour dissipation thermique efficace de la broche.
• Lubrification automatique des glissières et des vis à billes ; lubrification par séparateur d'huile et alimentation cyclique en eau avec pompe haute pression pour refroidissement des outils et évacuation des copeaux.
• Électrovannes pilotées par PLC pour serrage/desserrage d'outil, commande de porte ATC et soufflage broche ; composants électriques Schneider ; options CNC Mitsubishi/FANUC/Syntec.

Applications

• Perçage, taraudage et fraisage de précision pour composants 3C, pièces automobiles nouvelle énergie, fabrication de moules de précision et autres domaines d'usinage de précision.

Caractéristiques techniques

• Taille de la table (L×l) mm : T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Charge maximale table (kg) : T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• Rainure en T (largeur × pas) mm : T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• Course axe X (mm) : T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Course max. axe Y (mm) : T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Course max. axe Z (broche) (mm) : T700/T800/T1000 — 330; T1300 — 450.
• Distance nez broche - table (max./min.) mm : T700/T800/T1000 — 150–480; T1300 — 150–600.
• Centre broche - surface de guidage (mm) : T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Spécification broche : BT30 / BT40 (tous modèles); entraînement direct; vitesse maxi : 20 000 tr/min.
• Spécifications glissières X/Y/Z (mm) : T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Spécification vis X/Y/Z : T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Vitesse d'avance rapide X/Y/Z (m/min) : T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Précision de positionnement (mm) : T700 — 0,01; T800 — 0,01; T1000 — 0,012; T1300 — 0,012.
• Précision de répétition (mm) : T700 — 0,008; T800 — 0,008; T1000 — 0,01; T1300 — 0,01.
• Magasin optionnel : 21 outils (tous modèles).
• Poids total (kg) : T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Dimensions totales (mm) : T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Configurations standard/optionnelles (extraits) : contrôle CNC Mitsubishi/FANUC/Syntec; montage broche Speedcn; vis à billes & guidages PMI/HIWIN/THK; paliers NSK/NACHI; changeur d'outils Okada/Chen Sound; composants électriques Schneider.
