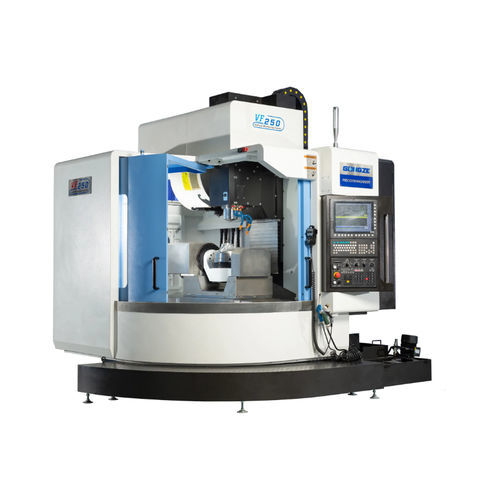

Centre d'usinage 5 axes VF series
verticalà table rotative inclinableà table fixe

Centre d'usinage 5 axes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / à table rotative inclinable / à table fixe
Centre d'usinage 5 axes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / à table rotative inclinable / à table fixe
Centre d'usinage 5 axes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / à table rotative inclinable / à table fixe - image - 2
Centre d'usinage 5 axes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / à table rotative inclinable / à table fixe - image - 3
Centre d'usinage 5 axes - VF series - Ningbo GongTie Precision Machinery Co.,LTD - vertical / à table rotative inclinable / à table fixe - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Structure
à table fixe, à table rotative inclinable
Nez de broche
BT 40
Nombre d'outils
24 outils
Fonction associée
de fraisage, de perçage, usinage de chanfreinage
Autres caractéristiques
de haute précision, à haute productivité, haute rigidité, avec changeur d'outils, avec contrôle électronique, à console
Course X

Max: 650 mm
(25,59 in)

Min: 600 mm
(23,62 in)

Course Y

Max: 530 mm
(20,87 in)

Min: 450 mm
(17,72 in)

Course Z

Max: 480 mm
(18,9 in)

Min: 450 mm
(17,72 in)

Vitesse de rotation

Max: 12 000 rpm
(75 398 rad.min-1)

Min: 12 000 rpm
(75 398 rad.min-1)

Vitesse d'avancement axe X

Max: 600 mm/s

Min: 500 mm/s

Vitesse d'avancement axe Y

Max: 600 mm/s

Min: 500 mm/s

Vitesse d'avancement axe Z

Max: 0,6 m/s
(1,97 ft/s)

Min: 0,5 m/s
(1,64 ft/s)

Charge max. de la table

Max: 300 kg
(661 lb)

Min: 60 kg
(132 lb)

Précision de placement

Max: 0,012 mm
(0,00047 in)

Min: 0,012 mm
(0,00047 in)

Répétabilité

0,008 mm
(0,00031 in)

Poids total

Max: 9 000 kg
(19 841,6 lb)

Min: 5 000 kg
(11 023,11 lb)

Description

Les fraiseuses CNC verticales à cinq axes VF250 et VF650 sont des centres d'usinage conçus pour le traitement de surfaces spatiales complexes, de pièces de forme spéciale, de pièces creuses, le perçage et les coupes obliques. Elles réduisent les opérations de bridage et améliorent la qualité et l'efficacité de production, adaptées aux secteurs aéronautique, automobile, équipement électrique et machines de précision.

Principales caractéristiques
  • L'usinage à 5 axes permet des opérations complexes multi‑faces avec réduction des serrages et diminution des temps de cycle.
  • Interface CNC multilingue et port USB pour import/export de programmes.
  • Châssis et corps de machine en fonte moulée au sable avec résine pour rigidité, stabilité et bonne absorption des vibrations.
  • Système de filtration et protection de l'air pour éliminer l'humidité et les contaminants de la source d'air ; commande PLC et électrovannes pour le desserrage/serrage d'outils et l'ouverture/fermeture du changeur/portes.
  • Systèmes intégrés de refroidissement et lubrification : pompe de refroidissement à grand débit, réservoir de liquide, refroidisseur d'huile pour la broche et lubrification automatique.
  • Magazine d'outils de type disque avec changement d'outils rapide et précis (capacité indiquée dans les spécifications).


Structure principale et composants
  • Corps de la machine : fonte moulée au sable en résine, conçu pour faible vibration et grande stabilité d'usinage.
  • Système CNC : contrôleur industriel (ex. SYNTEC 220MA-5 en standard ; FANUC ou SIEMENS en option). Interface conviviale et programmation simplifiée.
  • Broche : carter de broche en fonte sous pression, broche à accouplement direct (puissance et vitesses détaillées dans les spécifications) avec refroidisseur d'huile pour contrôle thermique.
  • Guidages et transmissions : guidages linéaires à rouleaux de haute précision et vis à billes de précision (classes et marques indiquées en configuration standard).
  • Système d'air : filtration pour éliminer eau et poussières de la source d'air afin de protéger les composants pneumatiques.
  • Systèmes hydraulique et électrique : composants standards de marques reconnues (détaillés dans la configuration).


Caractéristiques / spécifications techniques
  • Structure : VERTICAL 5 AXES
  • Taille de la table : VF250 = 250 mm ; VF650 = 650 mm
  • Capacité de charge table : VF250 = 60 kg ; VF650 = 300 kg
  • Gamme d'usinage (diamètre) : VF250 = Φ370 ; VF650 = Φ650
  • Mouvement maximal (X) : VF250 = 600 mm ; VF650 = 650 mm
  • Mouvement maximal (Y) : VF250 = 450 mm ; VF650 = 530 mm
  • Mouvement maximal (Z) : VF250 = 450 mm ; VF650 = 480 mm
  • Angle de rotation (A) : VF250 = 120° ~ -120° ; VF650 = 120° ~ -120°
  • Angle de rotation (C) : VF250 = 360° ; VF650 = 360°
  • Distance nez de broche ↔ mouvement axe A : VF250 = 40–490 mm ; VF650 = 150–630 mm
  • Distance nez de broche ↔ centre rotation axe A : VF250 = 40–490 mm ; VF650 = réglable
  • Distance centre broche ↔ face avant axe A : VF250 = 370 mm ; VF650 = réglable
  • Spécification broche : VF250 = BT40 ; VF650 = BT40
  • Type broche : accouplement direct
  • Vitesse max. broche : VF250 = 12 000 r/min ; VF650 = 12 000 r/min
  • Spécifications rails X/Y/Z : VF250 = 30/35/35 mm ; VF650 = 45/45/45 mm
  • Spécifications vis X/Y/Z : VF250 = R28/R28/R32 ; VF650 = R32/R32/R32
  • Vitesse d'avance rapide X/Y/Z : VF250 = 36/36/36 m/min ; VF650 = 30/30/30 m/min
  • Vitesse d'avance rapide A/C : VF250 = 180/380 r/min ; VF650 = 30/120 r/min
  • Précision de positionnement X/Y/Z : VF250 = 0,012 mm ; VF650 = 0,012 mm
  • Précision positionnement A/C : VF250 = 15'' ; VF650 = 15''
  • Répétabilité X/Y/Z : VF250 = 0,008 mm ; VF650 = 0,008 mm
  • Répétabilité B (A/C) : VF250 = 8'' ; VF650 = 8''
  • Capacité magazine d'outils : VF250 = 24 outils ; VF650 = 24 outils
  • Poids total machine : VF250 = 5000 kg ; VF650 = 9000 kg
  • Empreinte (surface d'implantation) : VF250 = 2100 × 2350 mm ; VF650 = 3250 × 2800 mm
  • Système CNC standard et composants : SYNTEC 220MA-5 (standard) ; broche Speedcn ; table tournante Lanlan DTR250-400 ; vis à billes et guidages PMI/HIWIN/THK ; paliers NSK/NACHI ; refroidisseur d'huile Rucol/Quang ; pompe de refroidissement Zhehong ; pompe de lubrification Baotn/Ishan ; composants électriques Schneider.
