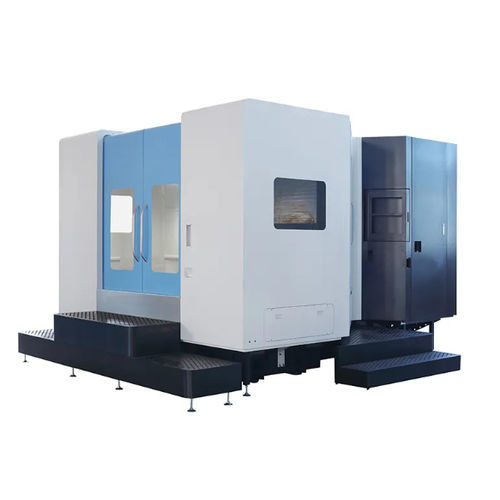

Centre d'usinage 3 axes H series4 axeshorizontalà double colonne
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes, 4 axes
- Orientation de la broche
- horizontal
- Structure
- à double colonne, avec plateau diviseur
- Nez de broche
- BT 40, BT 50
- Nombre d'outils
- 24 outils, 30 outils, 40 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Autres caractéristiques
- de haute précision, à haute productivité, haute rigidité, avec changeur d'outils
- Course X
105 mm, 750 mm, 1 300 mm, 1 600 mm
(4,13 in, 29,53 in, 51,18 in, 62,99 in)- Course Y
500 mm, 750 mm, 900 mm, 1 000 mm
(19,69 in, 29,53 in, 35,43 in, 39,37 in)- Course Z
500 mm, 900 mm, 1 000 mm
(19,69 in, 35,43 in, 39,37 in)- Vitesse de rotation
8 000 rpm, 12 000 rpm
(50 265 rad.min-1, 75 398 rad.min-1)- Rotation de la table axe C
Min: 0 °
Max: 360 °
- Vitesse d'avancement axe X
16 m/min, 24 m/min, 30 m/min
- Vitesse d'avancement axe Y
16 m/min, 24 m/min, 30 m/min
- Vitesse d'avancement axe Z
16 m/min, 24 m/min, 30 m/min
- Charge max. de la table
500 kg, 800 kg, 2 000 kg, 3 000 kg
(1 102 lb, 1 764 lb, 4 409 lb, 6 614 lb)- Précision de placement
0,012 mm, 0,015 mm, 0,018 mm
(0,00047 in, 0,00059 in, 0,00071 in)- Répétabilité
Max: 0,012 mm
(0,00047 in)Min: 0,008 mm
(0,00031 in)- Poids total
8 000 kg, 9 500 kg, 12 500 kg, 51 600 kg
(17 636,98 lb, 20 943,91 lb, 27 557,78 lb, 113 758,53 lb)- Longueur hors tout
2 450 mm, 3 050 mm, 3 750 mm, 4 300 mm
(96,5 in, 120,1 in, 147,6 in, 169,3 in)- Largeur hors tout
3 050 mm, 4 250 mm, 5 500 mm, 5 600 mm
(120,1 in, 167,3 in, 216,5 in, 220,5 in)
Description
Le centre d'usinage horizontal série H (modèles H500, H630, H800, H1000) est conçu pour des opérations multi‑facettes, durs enlevages et haute précision. Il associe un lit monobloc en T inversé, une colonne porte à double paroi et une table rotative indexée 360° pour réduire les montages et améliorer la productivité.
Principales fonctionnalités
Principaux composants et modules fonctionnels
Configuration standard (exemples de composants et origines)
Caractéristiques techniques
Principales fonctionnalités
- Lit en T inversé monobloc et colonne porte double paroi offrant une grande rigidité structurelle et une excellente résistance aux vibrations.
- Trois axes avec vis à billes de grand diamètre pour une transmission rigide, une répétabilité et une précision de positionnement accrues.
- Guides linéaires à rouleaux de haute précision sur X/Y/Z pour une réponse rapide et une précision de positionnement constante.
- Table rotative 360° en standard permettant l'usinage multi‑faces en un seul serrage ; table 4e axe optionnelle disponible.
- Fonctions d'usinage : fraisage, alésage, perçage (perçage/ream/agrandissement), taraudage et fraisage d'alesage — adapté aux coupes lourdes et à la production de précision en série ou à l'unité.
Principaux composants et modules fonctionnels
- Corps de la machine : lit en fonte moulée au sable résine haute résistance optimisé pour l'amortissement des vibrations et la stabilité d'usinage.
- Système CNC : FANUC (ex. FANUC MF5) avec support multilingue et entrée/sortie USB ; options FANUC ou SIEMENS possibles.
- Broche : carter de broche en fonte sous pression ; options entraînement direct ou par courroie (BBT40 / BT40–BT50 selon modèle) ; vitesses jusqu'à 12 000 tr/min sur certains modèles, puissance référencée jusqu'à 7,5 kW.
- Refroidissement broche / refroidisseur d'huile : refroidissement par huile pour contrôle de la température et stabilité thermique (~22 °C cible).
- Système d'air : filtration de l'air pour éliminer eau et poussières et protéger les composants.
- Eau centrale / refroidissement broche : sortie d'eau centrale pour refroidissement de la broche, dissipation thermique et amélioration de la précision et de la durée de vie.
- Magasin / changeur d'outils : changeur type disque à bras mécanique avec positionnement par came à rouleau pour changements précis et rapides ; capacités optionnelles 24/30/40 selon modèle.
- Axes optionnels / tables rotatives : quatrième axe optionnel pour usinage multi‑faces et réduction des reprises.
- Guides & vis : références PMI/HIWIN/THK avec guides à rouleaux haute précision et vis à billes (ex. 2508 φ25 mm × pas 8 mm).
- Électricité / armoire : composants Schneider, drivers Syntec/FANUC/SIEMENS possibles, climatisation de l'armoire.
- Hydraulique : exemple Seven Ocean (~20 L) pour mandrin, cylindre et fonctions associées.
- Lubrification & refroidissement : système Ishan pour lubrification des guides et vis, séparateur d'huile, pompe de relève et réservoir d'environ 38 L pour refroidissement et évacuation des copeaux.
Configuration standard (exemples de composants et origines)
- Système CNC : FANUC MF5 (Japon) en standard (exemple).
- Vis à billes & guides : PMI / HIWIN / THK.
- Palier de vis : NSK / NACHI.
- Accouplements : R+W / Jingqin.
- Changeur d'outils : Okada / Chen Sound.
- Composants électriques : Schneider (France).
- Hydraulique : Seven Ocean (Taïwan).
- Refroidisseur & échangeur broche : Rucol / Quang.
Caractéristiques techniques
- Modèles : H500, H630, H800, H1000
- Taille table (L×W) : H500 : 500×500 mm ; H630 : 630×700 mm ; H800 : 800×800 mm ; H1000 : 1000×1000 mm
- Charge max table : H500 : 500 kg ; H630 : 800 kg ; H800 : 2000 kg ; H1000 : 3000 kg
- Indexation table (B) : H500 : 0.001° ; H630/H800/H1000 : 1° × 360°
- T‑slot (L×pas) : H500 : 5–18 ×100 mm ; H630/H800 : 5–22 ×125 mm ; H1000 : 7–22 ×125 mm
- Ø max pièce : H500 Ø850 mm ; H630 Ø1100 mm ; H800 Ø1500 mm ; H1000 Ø1700 mm
- Course max X / Y / Z (mm) : H500 : 750 / 500 / 500 ; H630 : 1050 / 750 / 900 ; H800 : 1300 / 900 / 1000 ; H1000 : 1600 / 1000 / 1000
- Spécification broche : H500 BT40 ; H630 BT40/BT50 ; H800 BT50 ; H1000 BT50
- Vitesse max broche : H500/H630 : 12 000 tr/min ; H800/H1000 : 8 000 tr/min
- Précision positionnement X/Y/Z : H500 : 0,012 mm ; H630/H800 : 0,015 mm ; H1000 : 0,018 mm
- Répétabilité X/Y/Z : H500 : 0,008 mm ; H630/H800 : 0,01 mm ; H1000 : 0,012 mm
- Magasin optionnel : H500 : 24 ; H630 : 24/30 ; H800/H1000 : 24/30/40
- Poids approximatif : H500 : 8 000 kg ; H630 : 9 500 kg ; H800 : 12 500 kg ; H1000 : 51 600 kg
- Dimensions globales (mm) : H500 : 2450×3050 ; H630 : 3050×4250 ; H800 : 3750×5500 ; H1000 : 4300×5600
