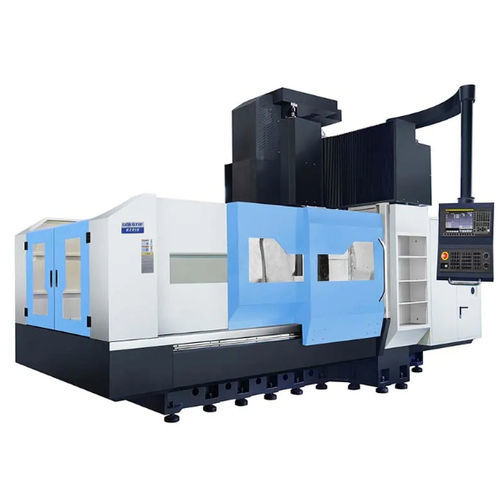

Centre d'usinage 3 axes GS/G series4 axesà portiqueBT 40
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes, 4 axes
- Structure
- à portique
- Nez de broche
- BT 40, BT 50, BBT40
- Nombre d'outils
- 24 outils, 30 outils
- Fonction associée
- de fraisage
- Applications
- pour travaux lourds
- Autres caractéristiques
- haute performance, de haute précision, haute rigidité, à entraînement direct, avec changeur automatique d'outils, avec changeur d'outils
- Course X
1 600 mm, 2 000 mm, 2 500 mm
(62,99 in, 78,74 in, 98,43 in)- Course Y
1 200 mm, 1 500 mm, 1 800 mm
(47,24 in, 59,06 in, 70,87 in)- Course Z
500 mm, 800 mm
(19,69 in, 31,5 in)- Vitesse de rotation
8 000 rpm, 15 000 rpm
(50 265 rad.min-1, 94 248 rad.min-1)- Puissance
Max: 7,5 kW
(10,2 hp)Min: 7,5 kW
(10,2 hp)- Vitesse d'avancement axe X
15 m/min
- Vitesse d'avancement axe Y
20 m/min
- Vitesse d'avancement axe Z
20 m/min
- Charge max. de la table
2 000 kg, 3 000 kg, 4 000 kg, 5 000 kg
(4 409 lb, 6 614 lb, 8 818 lb, 11 023 lb)- Précision de placement
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Poids total
9 500 kg, 11 500 kg, 17 500 kg, 23 500 kg
(20 943,91 lb, 25 353,16 lb, 38 580,9 lb, 51 808,63 lb)- Longueur hors tout
4 250 mm, 5 850 mm, 6 250 mm, 6 850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Largeur hors tout
3 650 mm, 3 850 mm, 4 250 mm
(143,7 in, 151,6 in, 167,3 in)
Description
Présentation
La série GS/G est une gamme de centres d'usinage à portique pour pièces de grande taille, conçue pour offrir rigidité structurelle élevée, stabilité thermique et usinage multi-axes précis. Modèles disponibles : GS1612, GS2012, GS2015 et GS2518. La construction principale utilise de la fonte Meehanite et un moulage sable résine pour une excellente amortissement des vibrations et stabilité dimensionnelle.
Points forts
Principaux composants et fonctions
Caractéristiques techniques
La série GS/G est une gamme de centres d'usinage à portique pour pièces de grande taille, conçue pour offrir rigidité structurelle élevée, stabilité thermique et usinage multi-axes précis. Modèles disponibles : GS1612, GS2012, GS2015 et GS2518. La construction principale utilise de la fonte Meehanite et un moulage sable résine pour une excellente amortissement des vibrations et stabilité dimensionnelle.
Points forts
- Structure machine : lit, table, colonne, poutre, selle et vérin en fonte Meehanite ou fonte moulée au sable résine pour une meilleure absorption des vibrations et stabilité thermique.
- Guidages et mouvements : axes X/Y avec guides linéaires à rouleaux pour charges lourdes ; axe Z avec guide à rouleaux ou rail dur rectangulaire ; mouvement fluide et haute résistance à l'usure.
- Transmission et vis : vis à billes précontraintes de haute précision sur X/Y/Z entraînées directement par servomoteurs AC haute puissance pour éliminer les jeux de transmission.
- Équilibrage Z : cylindres d'équilibrage double à azote réduisant le couple à vide sur la vis à billes, limitant l'usure et préservant la précision.
Principaux composants et fonctions
- Corps machine : corps en fonte Meehanite moulée au sable résine offrant amortissement des vibrations et support stable pour l'usinage lourd.
- Système CNC : Mitsubishi M80A indiqué en configuration standard ; FANUC ou SIEMENS disponibles en option ; support multilingue et I/O USB pour programmes.
- Broche : carter de broche en fonte sous pression ; broche à entraînement direct (BBT40/BT50 selon modèle) 12 000–15 000 tr/min selon configuration ; puissance broche jusqu'à ≈7,5 kW (selon options). Refroidissement par huile pour stabilité thermique.
- Changeur d'outils : magasin disque avec bras mécanique et positionnement par came à galets ; capacités optionnelles (24 / 30).
- Auxiliaires : évacuation centrale d'eau de broche, filtration de l'air, système de lubrification des guidages et vis, groupe hydraulique pour mandrin/contre-pointe et climatisation coffret électrique.
- Options : table 4e axe pour usinage multi-face, convoyeur à copeaux, variantes broche courroie/engrenage, choix de composants guides/vis (PMI/HIWIN/THK).
Caractéristiques techniques
- Modèles : GS1612, GS2012, GS2015, GS2518
- Taille table (L×W) : 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- Charge max table : 2000 / 3000 / 4000 / 5000 kg
- Courses (X×Y×Z) : GS1612 1600×1200×500 mm ; GS2012 2000×1200×500 mm ; GS2015 2000×1500×800 mm ; GS2518 2500×1800×800 mm
- Broche : GS1612/GS2012 BT40 direct max 15 000 tr/min ; GS2015/GS2518 BT50 courroie/engrenage max 8 000 tr/min
- Précision positionnement / répétabilité : positionnement ≈0,018–0,025 mm ; répétabilité ≈0,012–0,015 mm (selon modèle)
- Avance rapide (X/Y/Z) : typ. 15/20/20 m/min pour modèles plus petits ; vérifier les valeurs exactes avec le fournisseur
- Poids / dimensions (env.) : GS1612 9500 kg (4250×3650 mm) ; GS2012 11500 kg (5850×3650 mm) ; GS2015 17500 kg (6250×3850 mm) ; GS2518 23500 kg (6850×4250 mm)
- Composants standard (ex.) : CNC Mitsubishi M80A (FANUC/SIEMENS en option), ensemble broche Speedcn, vis/guides PMI/HIWIN/THK, paliers NSK/NACHI, composants électriques Schneider.
