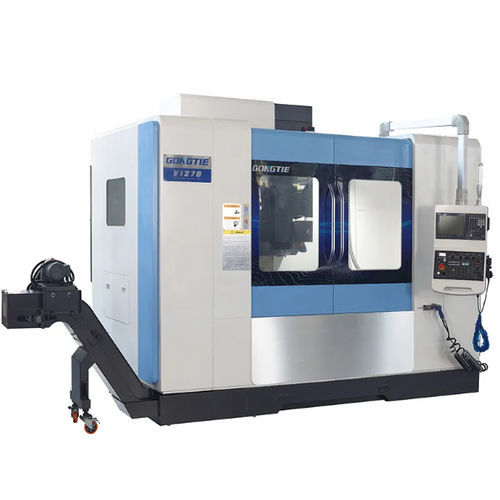

Centre de tournage-fraisage CNC V series
contrôlé par PLCvertical4 axes

Centre de tournage-fraisage CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - contrôlé par PLC / vertical / 4 axes
Centre de tournage-fraisage CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - contrôlé par PLC / vertical / 4 axes
Centre de tournage-fraisage CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - contrôlé par PLC / vertical / 4 axes - image - 2
Centre de tournage-fraisage CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - contrôlé par PLC / vertical / 4 axes - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC, contrôlé par PLC
Type
vertical
Nombre d'axes
4 axes, multiaxe
Structure
à banc fixe
Autres caractéristiques
de haute précision, pour changeur d'outil automatique, automatique, disque
Course X

Max: 1 500 mm
(59,06 in)

Min: 800 mm
(31,5 in)

Course Y

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)

Course Z

550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)

Poids de la machine

5 500 kg, 6 500 kg, 7 000 kg, 9 000 kg, 9 500 kg
(12 125,42 lb, 14 330,05 lb, 15 432,36 lb, 19 841,6 lb, 20 943,91 lb)

Vitesse de rotation

8 000 rpm, 12 000 rpm, 15 000 rpm
(50 265,482 rad.min-1, 75 398,224 rad.min-1, 94 247,78 rad.min-1)

Description

Les centres CNC verticaux série V/VM combinent tournage et fraisage sur une plateforme à banc vertical pour l'usinage multi-opérations en un seul serrage des pièces de petite et moyenne taille.

Principales caractéristiques
  • Centre d'usinage à banc vertical permettant fraisage, alésage, perçage et taraudage en une seule phase de serrage.
  • Commande CNC standard : Mitsubishi M80A ; options FANUC ou SIEMENS disponibles.
  • Structure machine (base, chariot porte-outils, table, colonne, coffret broche) en fonte moulée sable/résine ou fonte - haute résistance pour rigidité et amortissement des vibrations.
  • Options broche : transmission par courroie ou entraînement direct selon modèle ; vitesses jusqu'à 12 000–15 000 tr/min (selon modèle) ; alésages BBT40/BT40 ou BT50 ; refroidisseur d'huile pour stabilité thermique.
  • Guidages à rouleaux THK/PMI grade P et vis à billes C3 avec roulements importés et structure précontraint pour précision et stabilité.
  • Changeur d'outils type disque (magasin à bras mécanique) jusqu'à 24 positions (24/30 sur modèles supérieurs) ; positionnement par came à rouleaux et bras mécanique pour changement rapide et précis.
  • Système d'air filtrant eau et poussière ; électrovannes pilotées par PLC pour serrage/desserrage d'outil, soufflage broche et porte changeur.
  • Pompe de refroidissement grand débit et réservoir avec sortie centrale pour refroidissement broche afin d'améliorer la précision et la durée de vie.
  • Gestion des copeaux : convoyeurs hélicoïdaux des deux côtés de la table et convoyeur chaîne côté gauche (selon modèle/option).
  • Lubrification automatique des guidages et vis (système Ishan) avec séparateur d'huile.
  • Composants électriques standards : Schneider ; options Syntec, FANUC ou SIEMENS ; climatisation pour armoire électrique disponible.

Structure principale et introduction
  • Conçus par analyse par éléments finis pour une structure optimisée et une haute rigidité. Adaptés à l'usinage de précision à grande vitesse pour la mécanique générale, l'automobile et le textile.

Composants & sous‑systèmes
  • Corps de machine — corps en fonte moulée sable/résine haute résistance pour amortissement des vibrations et stabilité de traitement.
  • Système CNC — Mitsubishi M80A en standard ; FANUC / SIEMENS en option ; interface multilingue et port USB pour I/O programme.
  • Broche — coffre de broche en fonte sous pression ; configurations courroie ou directe ; options BBT40/BT40 ou BT50 selon modèle avec puissances et vitesses variables.
  • Refroidissement huile / Coolant central — refroidisseur d'huile pour stabiliser la température de broche (objectif ~22 °C) et sortie eau centrale pour évacuation thermique efficace.
  • Système d'air — filtration eau/poussière et électrovannes PLC pour fonctions pneumatiques (serrage/desserrage outil, soufflage, porte changeur).
  • Magazine d'outils — changeur type disque à bras mécanique avec positionnement par came à rouleaux ; le bras mécanique échange l'outil lorsque la broche est en position.
  • Option 4ème axe / Table tournante — disponible pour usinage multi-face et réduction des opérations de serrage.
  • Guidages & Vis — PMI/HIWIN/THK guides (rouleaux grade P) et vis à billes C3 ; exemples de types R4016/R4012/R5010 selon modèle.
  • Hydraulique & Lubrification — unité hydraulique Seven Ocean (20 L) pour mandrin/outil mobile ; pompes de lubrification Ishan/Baotn et circuits de refroidissement ; réservoir 38 L et pompe de relevage pour arrosage haute pression.
  • Électrique / Commandes — composants Schneider en standard ; options Syntec, FANUC ou SIEMENS ; modules solénoïdes et panneaux de commande selon configuration.

Caractéristiques / spécifications techniques
  • Série : V/VM — V855, V966, V1167, V1270, VM1380, VM1580.
  • Dimensions table (L×W, mm) : V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
  • Charge max table (kg) : V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (valeur indiquée).
  • T‑slot (largeur × pas, mm) : V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
  • Courses X/Y/Z (mm) : X max V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Y max V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z broche max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
  • Distance nez broche — table (max/min, mm) : V855 670/120 ; V966 (valeur affichée : 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
  • Alésage / interface broche : V855–V1270 BT40 (certaines variantes BBT40) ; VM1380/VM1580 BT50.
  • Vitesse max broche (tr/min) : V855 12 000 ; V966 15 000 ; V1167 15 000 ; V1270 15 000 ; VM1380 8 000 ; VM1580 8 000.
  • Type transmission broche : selon modèle (direct ; courroie/direct ; courroie/gear).
  • Specs rails X/Y/Z : généralement 45 / 45 / 45 mm (certain modèle grand format : rails en boîte).
  • Specs vis : exemples R4016, R4012, R5010 selon modèle.
  • Avance rapide X/Y/Z (m/min) : V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
  • Précision positionnement / répétition (mm) : voir valeurs par modèle (ex. V966 position 0,01 / répétition 0,008).
  • Capacité magasin outils : 24 standard (24/30 optionnel sur modèles supérieurs).
  • Poids machine (kg) : V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
  • Dimensions globales (mm) : V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
  • Composants standard : Mitsubishi M80A CNC, assemblage broche Speedcn (Taïwan), guidages PMI/HIWIN/THK, roulements NSK/NACHI, changeur Okada/Chen Sound, composants Schneider (voir fiche complète pour détails).
