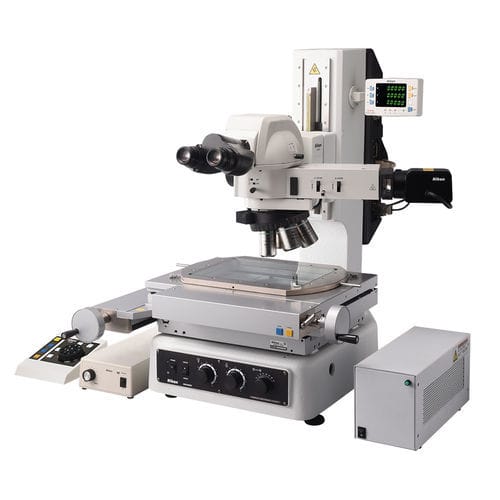

Stéréomicroscope optique MM series

de mesured'inspectionpour le contrôle qualité

Présentation
Un ensemble de microscopes de mesure manuels de précision pour applications industrielles de mesure et d’analyse d’images. Conçus pour assurer une saisie de données reproductible et un flux de travail simple pour l’inspection, la mesure et la vérification de fonctionnalités 2D et 3D sur une large gamme de composants et de secteurs.

Construction haute précision
Construction mécanique de précision avec contrôle numérique offrant une grande exactitude de mesure et une répétabilité constante pour les applications en ligne et d’assurance qualité. Les instruments sont conçus pour une longue durée de vie et une performance stable entre opérateurs.

Performances optiques
Le système d’objectifs Nikon CFI60-2 offre de longues distances de travail, images à champ plat et fort contraste, et un design télécentrique réduisant les erreurs de mesure. L’optique prend en charge champ clair, champ sombre, polarisation (POL) et contraste d’interférence différentiel (DIC) pour mesurer avec précision des entités à faible contraste.

Éclairage
Éclairages diascopiques LED véritables avec sources blanche et verte commutables sans filtre. L’intensité est contrôlable depuis l’instrument ou via PC. L’éclairage LED garantit une température de couleur constante et supprime la nécessité de remplacer les ampoules.

Platine et capacité
Six tailles de platines disponibles pour MM-800N (de 12" x 8" / 300 mm x 200 mm à 2" x 2" / 50 mm x 50 mm). Trois platines plus petites jusqu’à 6" x 4" (150 mm x 100 mm) sont compatibles avec MM-400N. Les plus grandes platines incluent un contrôle de rotation fine pour un alignement précis. Le MM-800N accepte des composants volumineux et lourds (exemple : course XY 300×200 mm, masse jusqu’à 20 kg, hauteur 200 mm au-dessus du verre de platine).

Contrôle et logiciel
L’interface du contrôleur MM transmet les réglages d’éclairage LED, les coordonnées XY et les données de l’axe Z à l’unité de traitement DP-E1A et au logiciel E-MAX. Le DP-E1A associe précision et ergonomie ; les fichiers d’apprentissage et de mesure peuvent être exportés par USB. E-MAX fournit une interface graphique commune pour les outils de mesure, le traitement des données et l’export.

Modularité et accessoires
Système modulaire avec deux options optiques et une large gamme d’accessoires dédiés pour optimiser la performance de mesure et les flux d’inspection. Option Focusing-Aid (FA) projetant des motifs pour une mise au point Z reproductible et une réduction des variations entre opérateurs.

Points clefs

• Construction mécanique précise et reproductible avec longue durée de vie
• Système d’objectifs Nikon CFI60-2 : grande distance de travail, optique télécentrée et modes de contraste (BF, DF, POL, DIC)
• Éclairages LED diascopiques vrais avec sources blanche et verte ; contrôle d’intensité depuis l’instrument ou le PC
• Commande du diaphragme d’ouverture sur l’éclaireur diascopique pour optimiser contraste et résolution
• Large gamme de platines (six pour MM-800N ; trois plus petites compatibles MM-400N)
• Contrôle de rotation fine sur les plus grandes platines pour un alignement précis
• Capacité pour pièces volumineuses et lourdes (exemple MM-800N : 300×200 mm, jusqu’à 20 kg, 200 mm hauteur)
• Interface contrôleur MM pour transfert de données vers DP-E1A et PC
• Unité DP-E1A et logiciel E-MAX pour traitement de mesure et export USB
• Option Focusing-Aid (FA) pour améliorer la répétabilité sur l’axe Z

Applications
Inspection et mesure dimensionnelle de composants dans des secteurs tels que l’électronique (hauteurs de wire-bond), les broches et sockets de connecteurs, et toute application nécessitant des mesures 2D/3D précises et reproductibles.

Spécifications techniques

• Nom de la série : MM-400N et MM-800N
• Types de mesure : mesure de caractéristiques 2D et 3D, analyse d’image
• Système d’objectifs : Nikon CFI60-2 (supporte BF, DF, POL, DIC)
• Éclairage : LED diascopique (blanc et vert), intensité contrôlable depuis l’instrument ou le PC
• Commande d’ouverture : diaphragme sur l’éclaireur diascopique
• Platines : MM-800N 12" x 8" à 2" x 2" (300×200 mm à 50×50 mm) ; MM-400N compatible avec platines jusqu’à 6" x 4" (150×100 mm)
• Fonctions platine : contrôle de rotation fine sur les plus grandes platines
• Capacité maximale (MM-800N exemple) : jusqu’à 20 kg ; hauteur jusqu’à 200 mm au-dessus du verre
• Traitement des données : DP-E1A ; logiciel E-MAX pour GUI, traitement et export
• Connectivité/export : export USB des fichiers d’enseignement/mesure (DP-E1A)
• Options : Focusing-Aid (FA) pour mise au point Z reproductible
• Système : architecture modulaire avec large compatibilité d’accessoires
