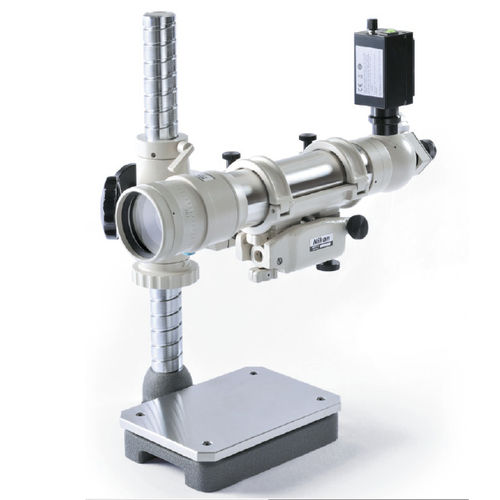

Autocollimateur visuel 6 series

à grande vitesse

Présentation
Les collimateurs automatiques 6B-LED et 6D-LED sont des instruments optiques manuels de haute précision pour la mesure angulaire sans contact et la vérification d’alignement. Le 6B-LED affiche une image en fond clair derrière le réticule ; le 6D-LED fournit une image en fond noir offrant un contraste supérieur et une réduction des reflets. Les deux modèles permettent des contrôles rapides et reproductibles de la rectitude, de la planéité, des petites déviations angulaires et de la précision de rotation.

Applications

• Vérification de l’alignement linéaire et de la rectitude
• Détection et quantification de faibles écarts angulaires et de faux-rond
• Mesure de courbures convexes et concaves et calcul du rayon de courbure
• Évaluation de la planéité des composants et comparaison de surface par rapport à des étalons plans
• Mesure des hauteurs de caractéristiques et précision de rotation des tables rotatives et diviseurs
• Contrôles comparateurs et mesure de déflexion sur pièces à très faibles mouvements

Points clés

• Deux modèles : 6B-LED (fond clair) et 6D-LED (fond noir) selon le contraste et les réflexions de l’échantillon
• Contraste fond clair/fond noir permettant des mesures simultanées sur deux axes pour un alignement rapide
• Grande bague de réglage pour corriger la courbure d’image et quantifier le rayon de courbure
• Unité d’éclairage LED retrofit disponible pour un meilleur contrôle de l’éclairage
• Fonctionnement rapide et reproductible avec haute résolution angulaire pour les contrôles industriels

Accessoires

• Miroirs cibles d’étalonnage (miroirs plans et miroirs de référence)
• Unité d’éclairage LED retrofit
• Mallette de transport et couvercles de protection

Caractéristiques techniques

• Grossissement télescopique : 38×
• Objectif : F = 700 mm ; ouverture utile : 70 mm
• Plage de mesure : 30 minutes d’arc (axes vertical et horizontal)
• Lecture minimale : 0,5 seconde d’arc
• Système de lecture : réglage visuel dans le champ et lecture au micromètre
• Précision de mesure : 0,5 s d’arc dans ±5 minutes d’arc ; 1 s d’arc dans ±30 minutes d’arc
• Champ de vision : 6B-LED = fond clair ; 6D-LED = fond noir
• Source lumineuse : LED
• Alimentation : 12V 5A (adaptateur AC requis) ou 2 × piles AA
• Dimensions (corps principal) : diamètre extérieur support barillet 68 mm ; longueur totale ≈ 490 mm
• Poids (avec statif) : ≈ 32 kg
