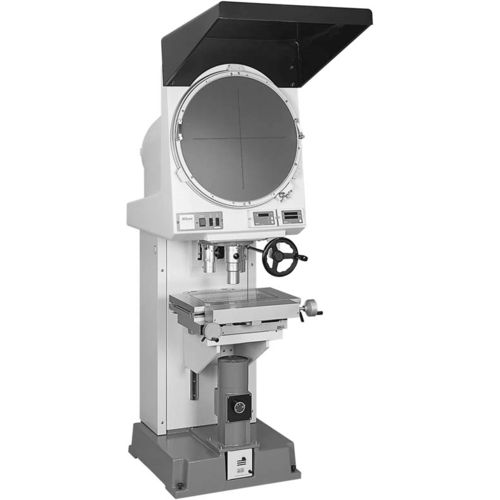

Projecteur de profil de grandes dimensions V-20B

sur piedverticalà grand écran

Présentation
Le Nikon V-20B est un projecteur de profil optique sur pied doté d’un écran de projection rotatif de 20" (500 mm) et d’une gamme d’objectifs télécentriques parfocaux. Il affiche l’image de l’échantillon pour une capture précise des coordonnées X/Y et s’utilise pour l’inspection et la mesure de caractéristiques 2D et angulaires en production industrielle et contrôle qualité.

Points clefs

• Écran de projection 20" (500 mm) avec rapporteur et fonction de rotation standard pour une image de composant lumineuse et à fort contraste.
• Construction montage au sol, optique Nikon et platines de mesure coordonnée pour des résultats de mesure stables et reproductibles.
• Série d’objectifs télécentriques parfocaux (5×, 10×, 20×, 50×, 100×) offrant de longues distances de travail et limitant les remises au point.
• Platines disponibles de 10"×6" (250×150 mm) à 2"×2" (50×50 mm); les plus grandes platines disposent d’un réglage de rotation fin. Hauteur maxi d’échantillon 150 mm et masse jusqu’à 20 kg selon la platine.
• Compatible avec l’unité de traitement DP-E1 et le logiciel E-Max pour l’assistance aux mesures, le traitement des données et l’export USB (unité compteur/DP de rétrofit éventuellement requise).

Détails produit
Type : Axe optique vertical
Précision de grossissement : ±0,1 % (contour), ±0,15 % (surface)
Alimentation : 110 VAC, 220 VAC
Hauteur maxi d’échantillon : 150 mm (5,9")
Source lumineuse : Lampe halogène 24V–150W
Monture d’objectif : Tourelle 3 objectifs
Écran : Diamètre 500 mm, écran rapporteur, incliné 8°
Dimensions (L×P×H) : 570 × 1200 × 1900 mm ; Poids : env. 260 kg
Objectifs : 5×, 10×, 20×, 50×, 100×
Platines disponibles : 10×6, 8×6, 6×4, 4×4, 2×2
Image : Inversée et renversée

Applications

• Inspection, mesure et vérification de caractéristiques 2D et angulaires pour les process de production et d’assurance qualité.
• Mesure de composants volumineux ou lourds nécessitant de longues courses XY et une garde-échantillon élevée.

Caractéristiques / spécifications techniques

• Diamètre d’écran : 500 mm (20")
• Précision de grossissement : ±0,1 % (contour), ±0,15 % (surface)
• Hauteur maxi d’échantillon : 150 mm
• Poids maxi d’échantillon : 20 kg (selon platine)
• Objectifs disponibles : 5×, 10×, 20×, 50×, 100×
• Platines : 10×6, 8×6, 6×4, 4×4, 2×2 (pouces)
• Source lumineuse : Halogène 24V–150W
• Alimentation : 110 VAC / 220 VAC
• Dimensions : 570 × 1200 × 1900 mm ; Poids : env. 260 kg
• Orientation de l’image : Inversée et renversée
• Traitement des données : Unité DP-E1 et logiciel E-Max (export USB)
