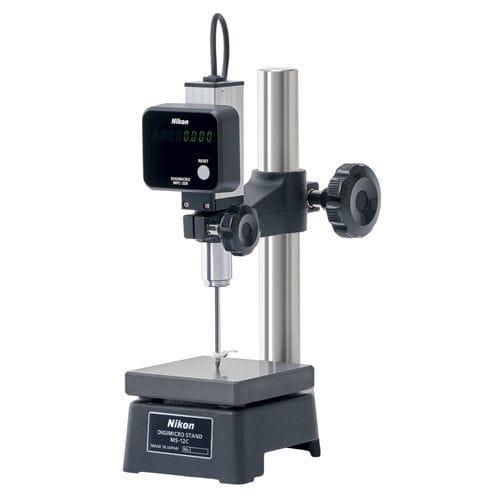

Micromètre LED M series

optiquede profondeurd'épaisseur

Description
La série DIGIMICRO est un système numérique de mesure de longueur par contact doté d’une règle linéaire photoélectrique intégrée. Elle permet la mesure d’épaisseur, de profondeur et de hauteur de marche avec une résolution sélectionnable et une gamme modulaire de têtes à piston, compteurs et statifs adaptée aux contrôles en laboratoire et en production.

Modèles et compteurs

• MF-1001 : tête à piston numérique — plage de mesure 0–100 mm
• MF-501 : tête à piston numérique — plage de mesure 0–50 mm
• MH-15M : tête à piston numérique — plage de mesure 0–15 mm
• Compteurs : MFC-200 (valeur minimale lisible 0,1 µm, réglages commutables) et TC-200 (valeur minimale lisible 0,01 µm, échelles configurables)

Points clés

• Résolution d’affichage sélectionnable jusqu’à 0,01 µm selon le compteur et les réglages
• Précision spécifiée à 20 °C variable selon le modèle et le compteur (voir spécifications techniques)
• Vitesse de réponse élevée : jusqu’à 500 mm/s pour MF-1001/MF-501 ; MH-15M limité à 100 mm/s
• Règle linéaire de haute précision Nikon intégrée et soufflet anti-poussière protégeant l’axe de la sonde

Accessoires

• Embouts de palpage : standard, à broche, plastique, excentré, plat et à rouleau (6 variantes)
• Statifs de table : MS-12C, MS-22S, MS-32G, MS-51C et MS-41G
• Accessoires optionnels : unité d’éclairage LED, miroirs d’étalonnage, mallette de transport, adaptateur secteur ou alimentation sur piles

Applications

• Mesure par contact d’épaisseur, de profondeur et de hauteur de marche en contrôle qualité laboratoire et production
• Contrôles dimensionnels de pièces mécaniques de petite taille, composants électroniques et process d’assemblage

Caractéristiques techniques (résumé)

• Plages de mesure : MF-1001 0–100 mm ; MF-501 0–50 mm ; MH-15M 0–15 mm
• Valeur minimale lisible : MF-1001 + MFC-200 0,1 µm (commutable en 0,5 µm ou 1 µm) ; MF-1001 + TC-200 0,01 µm (commutable en 0,05 µm, 0,1 µm, 1 µm ou 5 µm) ; MF-501 similaire ; MH-15M + TC-200 0,01 µm
• Précision (à 20 °C) : MF-1001 ≈ 3 µm ; MF-501 ≈ 1 µm ; MH-15M + TC-200 ≈ 0,7 µm
• Vitesse de réponse : jusqu’à 500 mm/s (MF-1001 / MF-501) ; MH-15M 100 mm/s ou moins
• Force de mesure (typique) : MF-1001 descendante 1,225–1,813 N (variable jusqu’à ≈0,441 N), latérale 0,637–1,225 N ; MF-501 descendante 1,127–1,617 N (variable jusqu’à ≈0,294 N), latérale 0,637–1,225 N ; MH-15M montante 0,245 N, descendante 0,637 N, latérale 0,441 N (avec déclenchement de levage)
• Température de fonctionnement : 0 à +40 °C
• Poids (unité principale env.) : MF-1001 ≈ 480 g ; MF-501 ≈ 310 g ; MH-15M ≈ 220 g
