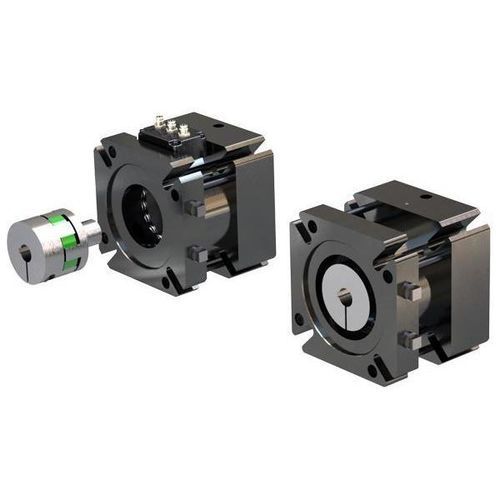

Frein mécanique BSB series

pour vis à billessans jeuà forte couple

Présentation
Le frein pour vis à billes Nexen Group est un frein à couple élevé, embrayage à ressort, monté sur l'extrémité usinée d'une vis à billes. Il peut être utilisé comme frein principal ou de secours pour empêcher le retour en cas de perte d'alimentation ou de défaillance mécanique de la transmission. La faible valeur de jeu combinée à l'accouplement assure un haut niveau de précision pour le maintien de la position de la vis à billes. Un accouplement arbre expansible/moyeu de serrage relie l'arbre du frein à l'extrémité de la vis à billes. L'accouplement nécessaire est fourni avec un insert élastomère à haute rigidité torsionnelle.

Sélection
Nexen Group propose une solution de freinage prête à l'emploi pour les applications sur vis à billes. Ces freins à ressort, libérés par air, offrent des performances constantes et durables. Les freins pour vis à billes assurent un maintien fiable dans un encombrement réduit ; force de maintien jusqu'à 125 Nm (1100 in-lbs.).

Caractéristiques

• Faible jeu pour un maintien de précision
• Embrayage à ressort, libération pneumatique
• Faible inertie
• Haute rigidité torsionnelle
• Freinage bidirectionnel
• Engagement rapide
• Conforme aux normes IP67 contre poussière et immersion
• Fonctionne en installations verticales et horizontales
• L'accouplement permet l'expansion thermique de la vis à billes

Composants requis

• Adaptateurs d'accouplement
• Vannes 3 voies

Accessoires

• Kits de contrôle
• Filtres
• Vannes de réglage de débit
• Lubrificateur
• Échappements rapides / navettes
• Détendeurs

Applications

• Robotique
• Systèmes de manutention
• Ascenseurs sur mesure
• Plateformes de travail
• Environnements nécessitant une protection IP67 contre poussière et immersion
• Centres d'usinage

Spécifications techniques

• Force de maintien : jusqu'à 125 Nm (1100 in-lbs.)
• Actionnement : embrayage à ressort, libération pneumatique
• Indice de protection : IP67
• Faible jeu et faible inertie pour un maintien précis
• Haute rigidité torsionnelle et freinage bidirectionnel
• Engagement rapide adapté au maintien de sécurité
• Accouplement : arbre expansible / moyeu de serrage avec insert élastomère pour l'expansion thermique et une haute rigidité torsionnelle
• Convient aux installations verticales et horizontales
