Engrenage cylindrique RPS

à denture droiteà dents segmentéesen métal

Présentation

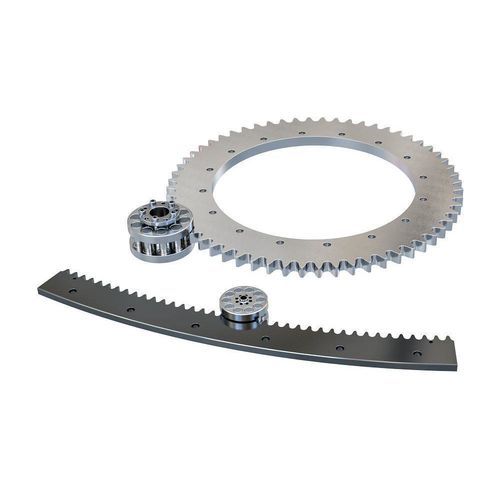

Le système d'engrenage à pignon à rouleaux Nexen intègre un pignon breveté composé de rouleaux supportés par roulements et d'un profil de dent propriétaire. Les configurations disponibles comprennent des couronnes complètes et des segments d'arc à dents externes ou internes, ainsi que des engrenages pré‑montés sur roulements lourds selon les besoins d'application.

Avantages clés

• Grande précision de positionnement
• Jeu nul
• Pas d'erreur cumulative
• Faible ondulation à basse vitesse
• Capacité à grande vitesse
• Rigidité
• Faible niveau sonore
• Entretien réduit
• Résistance à la corrosion
• Longue durée de vie

Performances
Les systèmes Nexen fournissent une indexation mécanique précise : précision de positionnement en sens unique jusqu'à ± 1,7 ArcSec et répétabilité jusqu'à ± 0,3 ArcSec (selon l'application et l'engrenage). Les systèmes supportent des vitesses d'indexation élevées et tolèrent des pics de couple à tout moment, permettant des temps d'indexation plus courts que de nombreuses solutions traditionnelles.

Comparaison — Couronnes complètes vs Segments (tableau résumé)
Caractéristique | Couronnes complètes | Segments
Orientation des dents | Externes ou internes | Externes ou internes
Rapport de transmission | 3:1 à 110:1 | 2,2:1 à 170:1
Couple dynamique max | Jusqu'à 19 252 Nm [170 395 in-lb] | Jusqu'à 24 383,3 Nm [215 811 in-lb]
Couple nominal | Jusqu'à 19 252 Nm [170 395 in-lb] | Jusqu'à 17 112,7 Nm [151 460 in-lb]
Jeu maximum | 0 ArcSec | 0 ArcSec
Précision positionnelle (sens unique) | Aussi précis que ± 3,0 ArcSec | Aussi précis que ± 1,7 ArcSec
Répétabilité (sens unique) | Aussi précis que ± 0,8 ArcSec | Aussi précis que ± 0,3 ArcSec
Vitesse maximale | Jusqu'à 1 333 tr/min | Jusqu'à 546 tr/min
Inertie de rotation | 0,01 à 18,6 kg·m² [0,24 à 441,8 lb·ft²] | 0,002 à 48,07 kg·m² par segment [0,048 à 1 141,81 lb·ft²]
Diamètre extérieur | 122 à 2 686 mm [4,80 à 105,75 in] | 408 à 7 428 mm [16,06 à 292,44 in]
Segment d'arc | N/A (couronne complète 360°) | 9° à 238° (la plupart, mais pas tous les segments permettent des couronnes complètes)
Montage | Pilotes côté I.D. (denture externe) / Pilotes côté O.D. (denture interne) | Pilotes côté I.D. (denture externe) / Pilotes côté O.D. (denture interne)
Finition | Dense Hard Chrome ou Black Oxide | Dense Hard Chrome ou Black Oxide

Pignons à rouleaux (résumé)
Vitesse maximale | Jusqu'à 1 820 tr/min
Inertie de rotation | 0,00004 à 0,21866 kg·m² [0,00095 à 5,19382 lb·ft²]
Montage | Bride ISO‑9409 (alésage pilote 12 à 80 mm) ou montage sur arbre avec collet de verrouillage (10 à 60 mm)
Finitions | Dense Hard Chrome, Nickelage, Acier inoxydable

Notes supplémentaires sur le produit
Les solutions comprennent des couronnes complètes, des segments à dents externes ou internes et des engrenages pré‑montés sur roulements lourds. Les systèmes maintiennent une grande répétabilité sans jeu sur de longues courses, fonctionnent avec un faible niveau sonore même à grande vitesse et permettent une exploitation plus silencieuse avec un entretien réduit et une longue durée de vie.

Caractéristiques / spécifications techniques

• Précision d'indexation : précision de positionnement en sens unique jusqu'à ± 1,7 ArcSec (selon l'engrenage)
• Répétabilité : jusqu'à ± 0,3 ArcSec (selon l'engrenage)
• Jeu nul : 0 ArcSec maximum
• Couple dynamique maximal (exemples) : Couronne complète jusqu'à 19 252 Nm ; Segments jusqu'à 24 383,3 Nm
• Rapports disponibles : Couronnes 3:1–110:1 ; Segments 2,2:1–170:1
• Vitesse maximale (exemples) : Couronne complète jusqu'à 1 333 tr/min ; Segment jusqu'à 546 tr/min ; Pignons jusqu'à 1 820 tr/min
• Plages de diamètres extérieurs : Couronnes 122–2 686 mm ; Segments 408–7 428 mm
• Plages d'inertie de rotation : Couronnes 0,01–18,6 kg·m² ; Segments 0,002–48,07 kg·m² par segment
• Options de montage : Pilotes côté I.D. (denture externe) ou O.D. (denture interne) ; bride ISO‑9409 ou montage sur arbre pour pignons
• Finitions disponibles : Dense Hard Chrome, Black Oxide, Nickelage, Acier inoxydable
