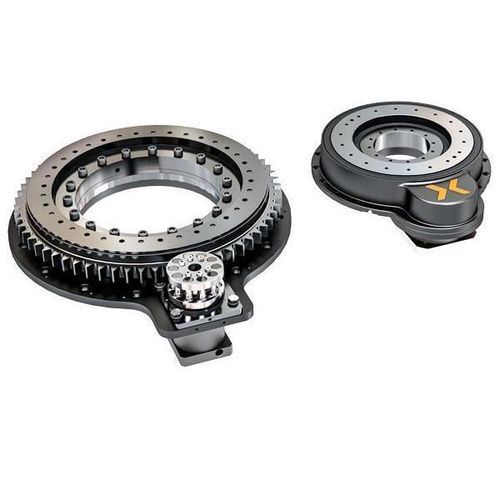

Indexeur rotatif CRD

sans jeu

Vue d'ensemble
Les systèmes d'indexation rotative de Nexen Group utilisent la technologie brevetée Roller Pinion associée à des paliers et mécanismes d'entraînement de précision. Logés dans des boîtiers rigides ou carénés, les familles PRD et CRD sont conçues pour un positionnement incrémental précis, des profils de mouvement configurables via servo, une accélération rapide et une forte capacité de charge. Les systèmes pré-assemblés peuvent démarrer/s'arrêter à toute position incrémentale et absorber des pics de couple, permettant jusqu'à 2x des temps d'indexation plus courts par rapport aux systèmes à came.

Avantages des indexeurs rotatifs Nexen Group

• Précision d'indexation jusqu'à ±11 ArcSec et répétabilité aussi faible que ±1,2 ArcSec (selon modèle).
• Options sans jeu (configurations Harmonic / RPS) pour une transmission moteur‑charge sans course perdue notable.
• Forte capacité de charge (ex. jusqu'à 1575 kN sur PRD avec palier cross-roller).
• Couple de sortie élevé : couple d'accélération maximal jusqu'à 4 811 Nm et couple nominal jusqu'à ~2 625–2 750 Nm (selon modèle).
• Capacité de vitesse : certains modèles jusqu'à 304 tr/min (selon modèle).
• Options avec grand centre ouvert pour plus de flexibilité d'application.
• Fonctionnement fluide grâce à la technologie RPS, aux paliers cross-roller précontraints et aux motoréducteurs de précision intégrés.

Différences entre les systèmes PRD et CRD
PRD (Precision Rotary Indexer) : construction sur plaque d'acier usinée de précision avec engrenage/pignon caréné, réducteurs planétaires à faible jeu ou réducteurs Harmonic sans jeu en option ; diamètres de cercle de boulons courants : 400, 750, 1100, 1500 mm. CRD (Compact Rotary Indexer) : boîtier rigide en fonte étanche renfermant engrenage/pignon ; options d'entrée prêtes pour moteur/boîte de vitesses ou réducteurs planétaires/Harmonic préinstallés ; diamètres de cercle de boulons courants : 150, 250, 350, 550 mm.

Tableau comparatif représentatif (lignes et colonnes sélectionnées)

• CRD-PL — Planétaire à faible jeu | Fonte IP65 | Ø sortie ex. 150–550 mm | Couple nominal 323–697 Nm | Vitesse max 120–225 tr/min.
• CRD-MRS-PL — Planétaire | Fonte IP65 | Large plage de rapports ; couple nominal 119–299 Nm | Vitesse 23,5–304 tr/min.
• CRD-HG — Harmonic sans jeu | Fonte IP65 | Couple nominal 380–820 Nm | Précision positionnelle unilatérale 20–43 ArcSec | Vitesse 11–25 tr/min.
• PRD-PL (caréné) — Planétaire à faible jeu | Plaque d'acier carénée | Ø sortie ex. 400–1500 mm | Couple nominal 544–1870 Nm | Vitesse 27–94 tr/min.
• PRD-HG (caréné) — Harmonic | Caréné | Couple nominal 326–1122 Nm | Répétabilité unilatérale 1,6–2,4 ArcSec | Configurations basse vitesse fort couple disponibles.

Ressources citées sur cette page (brochures et documentation technique)
Fiches techniques et brochures produits téléchargeables pour les variantes CRDX / PRDX / CRD, incluant cotes, courbes de performance et guides de configuration.

Caractéristiques techniques

• Précision d'indexation : jusqu'à ±11 ArcSec (selon modèle).
• Répétabilité : jusqu'à ±1,2 ArcSec (selon modèle).
• Options sans jeu : configurations Harmonic et RPS disponibles.
• Couple d'accélération maximal : jusqu'à 4 811 Nm (selon modèle).
• Couple nominal : jusqu'à ~2 625–2 750 Nm (selon modèle).
• Vitesse maximale : jusqu'à 304 tr/min (selon modèle).
• Capacité de charge maximale (ex. PRD) : jusqu'à 1575 kN avec palier cross-roller de précision.
• Options de boîtier : fonte rigide IP65 ; caréné ; variantes à centre ouvert.
• Diamètres de cercle de boulons disponibles : PRD ex. 400, 750, 1100, 1500 mm ; CRD ex. 150, 250, 350, 550 mm.
• Applications types : systèmes de coupe, portiques, dispositifs médicaux, robotique, aéronautique, machines-outils, semi-conducteurs, manutention, machines d'assemblage/sur-mesure, défense, attractions/effets scéniques.
