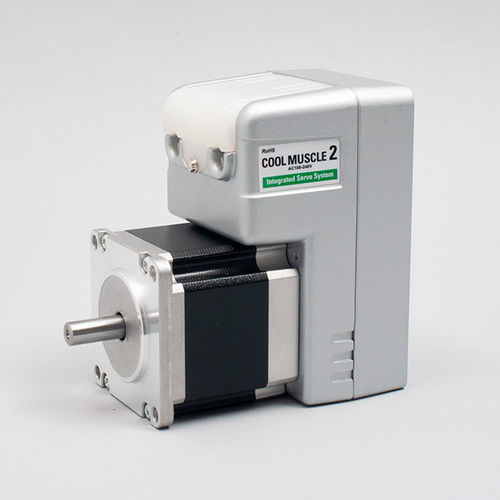

Servomoteur avec contrôleur intégré CM2-x-56B10C

ACmonophasétriphasé

Présentation
COOL MUSCLE 2 est un système servo AC tout-en-un intégrant variateur, contrôleur, encodeur, alimentation et fonctions PLC nécessaires au pilotage servo. Il permet un contrôle précis du moteur avec une connexion directe à l'alimentation et une interface simplifiée vers PC ou terminaux d'affichage.

Compact et simple grâce à l'intégration
Tous les éléments habituellement requis pour le contrôle d'un servo sont réunis dans COOL MUSCLE 2. Le matériel de commande externe devient optionnel ; l'unité peut être pilotée directement depuis un PC ou terminal, facilitant l'installation et la compacité du système.

Avantages de l'intégration

• Gain de câblage et d'espace : les connecteurs simplifient le câblage et réduisent l'encombrement en permettant la connexion directe aux PC ou PLC.
• Réduction des coûts : la fonction PLC intégrée permet le contrôle local des séquences et des mouvements, diminuant le besoin de contrôleurs externes et le coût global.
• Applications éprouvées : utilisé dans des millions d'installations, notamment dans le médical, le semi-conducteur et les équipements de divertissement.

Facilité d'usage
La configuration et l'exploitation se réalisent depuis un PC sans expertise spécifique en servomoteurs. Les séquences de mouvements complexes sont programmables via le PLC intégré, simplifiant la mise en service.

Atouts opérationnels

• Raccordement facile : connexions de type « click & click ».
• Contrôle simplifié : les programmes de mouvement peuvent être stockés et déclenchés par des boutons.
• Programmation aisée : jeu de commandes simple pour un développement et une modification rapides des programmes.
• Logiciel utilitaire CWL : interface intuitive pour le réglage des paramètres, la gestion des données et la surveillance.

Hautes performances
COOL MUSCLE 2 utilise un contrôle vectoriel dédié pour des mouvements silencieux et fluides ainsi qu'une transmission de couple efficace sur toute la plage de vitesses. L'optimisation automatique en temps réel réduit l'effort d'étalonnage tout en maintenant les performances à basse et haute vitesse.

Intégré et large plage de vitesses
Contrôle de la vitesse de très lent (0,012 RPM) à haute vitesse (jusqu'à 8 000 RPM selon la taille). La résolution de position atteint 1/50 000 ppr (~0,0075°). La vitesse maximale dépend de la taille du modèle.

Fonctions avancées
Fonctions disponibles : contrôle de couple, interpolation linéaire et circulaire, enseignement, stockage et exécution de programmes. Le PLC intégré gère opérations arithmétiques et logiques pour le contrôle local d'application. Autres fonctions : capacité réseau, LED d'état et nombreux paramètres utilisateur ajustables.

Caractéristiques & points forts

• Servo AC tout-en-un : variateur, contrôleur, encodeur, alimentation et PLC intégrés.
• Fonctionnement plug-and-play : pilotage direct depuis PC ou terminal.
• Contrôle vectoriel pour un mouvement silencieux, fluide et efficace.
• Concept réduisant l'étalonnage : contrôle automatique/optimal en temps réel ; autocalage disponible.
• Large plage de vitesses : de 0,012 RPM à haute vitesse (jusqu'à 8 000 RPM selon la taille).
• Haute précision de position : jusqu'à 1/50 000 ppr (~0,0075°).
• PLC intégré : stockage et exécution de programmes ; support des opérations arithmétiques et logiques.
• Possibilité de mise en réseau : jusqu'à 15 axes connectables par câbles.
• LED d'état pour vérification sans PC/PLC.
• Nombreux paramètres ajustables et utilitaire CWL pour configuration, surveillance et édition.
• Fonctions d'interpolation : interpolation linéaire et circulaire disponibles et exécutables via commandes simples.

Spécifications techniques

• Famille / nom de modèle : COOL MUSCLE 2
• Composants intégrés : variateur, contrôleur, encodeur, alimentation, fonction PLC
• Méthode de commande : contrôle vectoriel
• Plage de vitesses (exemple) : 0,012 RPM (très lent) à 8 000 RPM (max selon la taille)
• Précision de position : 1/50 000 ppr (env. 0,0075 degrés)
• Réseau : jusqu'à 15 axes connectés par câble
• Fonctions : contrôle de couple, interpolation (linéaire & circulaire), enseignement, PLC arithmétique & logique, stockage et exécution de programmes
• Interface utilisateur : logiciel utilitaire CWL pour réglage des paramètres, surveillance et édition des programmes
• Indication d'état : LED d'état sur la partie supérieure du corps
