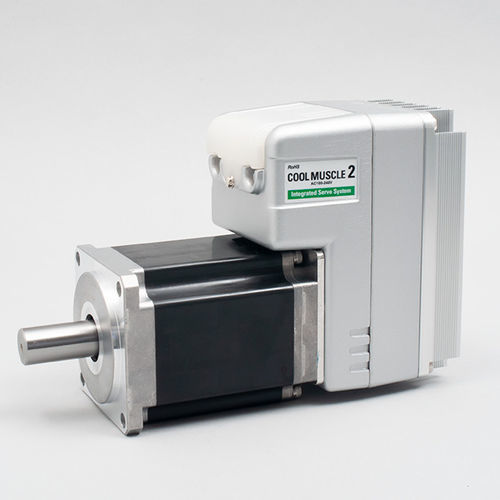

Servomoteur avec contrôleur intégré CM2-x-60A40C

AC220 V240 V

Présentation du produit
COOL MUSCLE 2 est un système servo AC avec driver, contrôleur, encodeur, alimentation et fonctions PLC intégrées dans l'unité moteur. Il assure un contrôle de position précis directement depuis un PC ou un terminal d'affichage sans matériel de contrôle externe.

Compact et simple grâce à l'intégration
Tous les composants nécessaires au contrôle servo traditionnel sont intégrés dans le moteur. Cela évite les variateurs externes, réduit l'encombrement et simplifie l'installation et le câblage.

Avantages de l'intégration

• Gain de câblage et d'espace : Connecteurs modulaires simplifiant le câblage et réduisant l'emprise mécanique.
• Réduction des coûts système : La fonction PLC et les fonctions de contrôle intégrées réduisent le nombre d'appareils externes et le coût global.
• Applications éprouvées : Déployé dans le médical, le semi-conducteur, le divertissement et d'autres secteurs industriels.

Facilité d'utilisation
La configuration et l'exploitation se font depuis un PC via un logiciel utilitaire intuitif. Les programmes de mouvement peuvent être stockés dans l'unité et déclenchés par des boutons ou des signaux externes, sans nécessité d'une expertise servo spécifique.

Fonctions de facilité

• Câblage simple : Connecteurs à encliquetage pour un raccordement rapide.
• Contrôle simple : Séquences de mouvement préenregistrées exécutables via interrupteurs ou commandes.
• Programmation facile : Jeu de commandes simple pour créer et modifier des mouvements complexes.
• Logiciel utilitaire (CWL) : Interface graphique pour le réglage des paramètres, la gestion des données et la surveillance en temps réel.

Haute performance
COOL MUSCLE 2 utilise le contrôle vectoriel pour un mouvement fluide et silencieux et une délivrance de couple efficace sur une large plage de vitesses. Le réglage automatique minimise les ajustements manuels et adapte le contrôle aux variations de charge en temps réel.

Intégration et fonctionnalités avancées

• Large plage de vitesses : De vitesses ultra-lentes (≈0,012 tr/min) à des vitesses élevées (max selon taille ; exemples jusqu'à ≈8 000 tr/min).
• Fonctionnement sans tuning : L'auto-tuning assure une performance stable sans réglages manuels poussés.
• Fonctions avancées : Contrôle de couple, interpolation linéaire et circulaire, fonctions d'apprentissage et exécution complète via le PLC intégré.

Fonctions diverses

• Fonction PLC : Opérations arithmétiques et logiques pour l'automatisation embarquée et le contrôle de séquences.
• Réseau : Jusqu'à 15 axes peuvent être connectés en réseau via des connecteurs câblés.
• LED de statut : Indicateur d'état en partie supérieure pour vérification visuelle sans PC.
• Nombreux paramètres : Paramètres configurables permettant d'adapter le comportement à l'application.
• Interpolation : Interpolation linéaire et circulaire exécutables par commandes simples sans contrôleur externe.

Spécifications

• Nom du modèle : COOL MUSCLE 2
• Composants intégrés : Driver, contrôleur, encodeur, alimentation et fonction PLC dans l'unité moteur
• Méthode de contrôle : Contrôle vectoriel pour un mouvement fluide et un couple optimal
• Plage de vitesses : ≈0,012 tr/min à vitesses élevées (max selon taille ; exemples jusqu'à ≈8 000 tr/min)
• Précision de position : Jusqu'à 1/50 000 ppr (≈0,0075°)
• Réseau : Jusqu'à 15 axes
• Fonctions : Contrôle de couple, interpolation (linéaire & circulaire), apprentissage, stockage/exécution de programmes, opérations PLC arithmétiques/logiques
• Exploitation & configuration : Contrôle depuis PC/terminal ; utilitaire CWL pour réglages et surveillance
• Câblage : Connecteurs modulaires pour simplifier le câblage et réduire l'espace
• Indication d'état : LED supérieure pour vérification rapide
• Applications : Médical, semi-conducteur, divertissement et autres usages industriels
