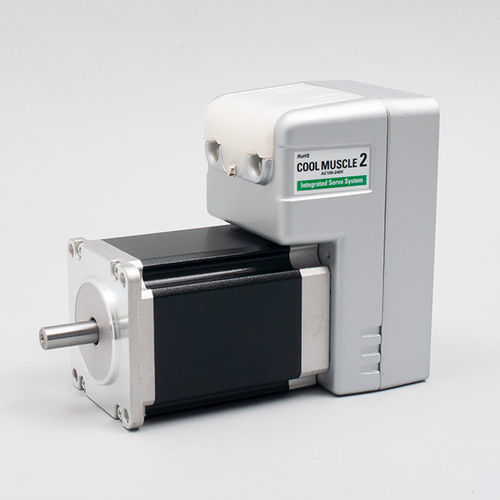

Servomoteur avec contrôleur intégré CM2-x-56B20C

ACmonophasétriphasé

Présentation
COOL MUSCLE 2 est un système servo AC intégré (CM2) réunissant amplificateur, contrôleur, encodeur, alimentation et fonction PLC nécessaires au contrôle servo. Il permet un contrôle direct depuis un PC ou un terminal d'affichage et simplifie l'architecture système en réduisant les composants externes.

Compact et simple grâce à l'intégration
Tous les éléments habituellement nécessaires au contrôle d'un servo sont intégrés dans COOL MUSCLE 2. Aucun variateur ou contrôleur externe dédié n'est requis, ce qui permet une installation compacte et une mise en service simplifiée pour des applications industrielles.

Avantages de l'intégration

• Économie de câblage et d'espace : Les connexions par connecteurs réduisent la complexité du câblage et l'encombrement d'armoire lorsqu'on relie COOL MUSCLE 2 directement à un PC, un IHM ou une API.
• Réduction du coût système : La fonction PLC et le contrôleur intégrés limitent le besoin en matériel de commande supplémentaire, réduisant le coût total.
• Applications éprouvées : COOL MUSCLE 2 est utilisé dans le médical, le semiconducteur, les systèmes d'entertainment et d'autres domaines industriels.

Facilité d'utilisation
La configuration et l'exploitation sont possibles depuis un PC sans expertise approfondie en réglage servo. La PLC intégrée et le jeu de commandes simple facilitent la création et l'exécution de séquences de mouvement.

Utilisabilité pratique

• Câblage facile : Connexions par connecteur type click pour une installation rapide.
• Contrôle simple : Les programmes de mouvement enregistrés peuvent être exécutés via des boutons ou des commandes IHM.
• Programmation simplifiée : Des commandes simples et des utilitaires réduisent le temps de développement pour des mouvements complexes.
• Logiciel utilitaire CWL : Interface intuitive pour le réglage des paramètres, la gestion des données et la surveillance en temps réel.

Haute performance
COOL MUSCLE 2 utilise le contrôle vectoriel pour assurer des mouvements fluides et silencieux avec un couple optimal sur toute la plage de vitesses. Le système prend en charge l'auto‑tuning et la compensation de charge en temps réel pour des performances stables du bas vers le haut régime.

Intégré et haute capacité

• Large plage de vitesses : Contrôle de 0,012 tr/min (très lent) jusqu'à 8 000 tr/min (max varie selon la taille). Résolution de position jusqu'à 1/50 000 ppr (~0,0075°).
• Auto‑tuning / sans réglage : L'auto‑tuning intégré et le contrôle adaptatif réduisent ou suppriment le réglage manuel des gains en compensant les variations de charge en temps réel.
• Fonctions avancées : Contrôle de couple, interpolation linéaire et circulaire, apprentissage, stockage/exécution de programmes de mouvement et PLC intégré pour élargir les capacités applicatives.

Fonctions diverses

• Fonction PLC : La PLC intégrée supporte opérations arithmétiques et logiques pour un contrôle système au niveau périphérique.
• Mise en réseau : Réseaux jusqu'à 15 axes via câblage par connecteurs.
• LED d'état : LED en surface supérieure pour vérifier rapidement l'état sans PC.
• Paramètres configurables : Nombreux paramètres utilisateur permettant d'adapter le système en ne combinant que les réglages nécessaires.
• Interpolation : Interpolation linéaire et circulaire implémentées et exécutables via des commandes simples.

Caractéristiques techniques

• Nom produit / famille : COOL MUSCLE 2 (CM2)
• Composants intégrés : amplificateur, contrôleur, encodeur, alimentation, fonction PLC
• Contrôle : contrôle direct depuis PC ou terminal d'affichage ; PLC intégré pour le contrôle applicatif
• Câblage : connexions par connecteur type click pour installation simplifiée
• Réseau : supporte jusqu'à 15 axes en réseau via connecteurs
• Plage de vitesses : 0,012 tr/min à 8 000 tr/min (max varie selon la taille)
• Précision de position : 1/50 000 ppr (~0,0075 degrés)
• Méthode de contrôle : contrôle vectoriel pour un mouvement fluide et silencieux
• Réglage : auto‑tuning et fonctionnement adaptatif (sans réglage manuel) avec compensation de charge en temps réel
• Fonctions : contrôle de couple, interpolation (linéaire & circulaire), apprentissage, stockage/exécution de programmes, LED d'état
• Logiciel : Utility Software CWL pour réglage de paramètres, gestion des données et surveillance
• Applications : médical, semiconducteur, entertainment et autres domaines industriels
