Module logiciel de simulation NCSIMUL NCdoc

de visualisationde génération de données et de graphiques d'outillagede programmation d'usinage

Présentation

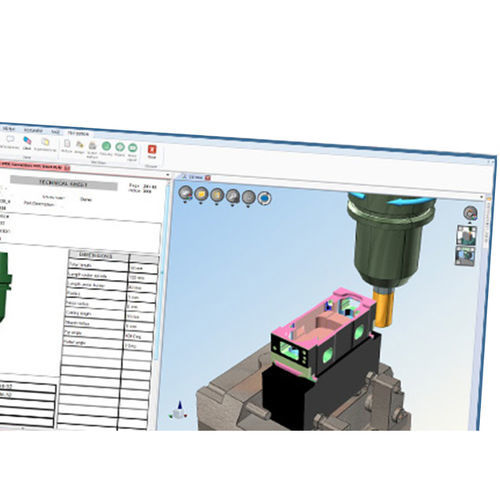

NCdoc est un outil qui crée des fiches d'instruction dédiées aux opérateurs CNC et qui est intégré dans NCSIMUL Machine. Les opérateurs CNC et les acteurs de l'atelier peuvent accéder à toutes les fiches d'instruction en synchronisation temps réel avec le cycle d'usinage en cours via NCSIMUL Player Synchro.

Données techniques automatiques

• Générez rapidement et modifiez les fiches techniques nécessaires aux opérateurs CNC.
• Garantissez un processus de fabrication sans interprétation erronée.
• Tirez parti des technologies 3D utilisées par les programmeurs FAO : simulation d'usinage intégrant les paramètres d'outil, le G-code et l'environnement virtuel de la machine.

Fiches d'outils

• Identifiant
• Liste des composants
• Liste des réglages
• Visuels 3D de l'outil

Fiches de procédé

• Montage d'axes/serrage
• Vitesse de broche, avance et données de compensation d'outil

Fiches d'instruction

• Personnalisation selon les besoins utilisateur
• Description des actions (arrêts machine)
• Historique d'usinage
• Liste de contrôle des opérations

Fiches de contrôle

• Type de mesure
• Localisation
• Valeurs nominales
• Tolérances associées

Les atouts de NCdoc

• Éditez et publiez vos fiches techniques en un clic (auto-contrôles, outils, etc.).
• Utilisez des documents standard pour améliorer la communication entre services.
• Accédez à toutes les fiches techniques liées à votre programme NC en cours en temps réel.
• Avec des instructions claires et à jour, réduisez le risque d'erreurs lors de l'usinage (informations dimensionnelles précises).
• Assistant intelligent pour l'édition des fiches : saisie automatisée, collecte automatique des données de simulation d'usinage (3D, temps de cycle, conditions de coupe, etc.).
• Gestion du cycle de vie des fiches techniques (version, publication, historique des modifications, etc.).
• Bibliothèque de documents prédéfinis et personnalisables au format corporate.
• Synchronisation en temps réel des fiches techniques via NCSIMUL Player.
• Accès depuis votre tablette tactile ou votre PC.

Intégration et flux de travail
Intégré dans NCSIMUL Machine et conçu pour faire partie de la documentation NC et du flux de travail atelier. Fournit une publication en un clic et prend en charge un processus de publication corporate lorsqu'il est utilisé avec NCSIMUL Publisher.

Caractéristiques techniques

• Intégration : NCSIMUL Machine (module additionnel) et NCSIMUL Player Synchro pour la synchronisation en temps réel.
• Sorties : fiches d'outils, fiches de procédé, fiches d'instruction, fiches de contrôle (décrites ci‑dessus).
• Sources de données : données de simulation d'usinage incluant visuels 3D, temps de cycle, conditions de coupe, G-code et environnement machine virtuel.
• Édition : assistant intelligent pour saisie automatisée et modèles de documents personnalisables prédéfinis.
• Cycle documentaire : gestion des versions, publications et historique des modifications.
• Accès : interfaces tablette tactile et PC ; fiches accessibles en atelier synchronisées avec les cycles machine.
• Publication : publication en un clic ; compatible avec NCSIMUL Publisher pour la diffusion de contenu technique.
