Simulateur industriel NCSIMUL Composites

de CFAOde réseaude précision

Présentation

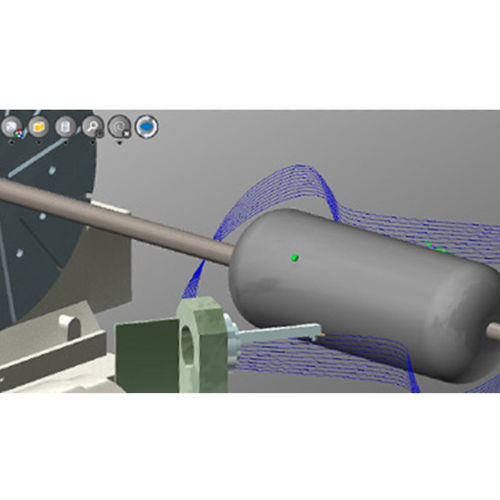

NCSIMUL Machine Composites permet la simulation réaliste et efficace du dépôt de matériaux pour le placement de fibres (fils ou bandes) et l'enroulement filamentaire. Le module collecte automatiquement les données de simulation d'usinage telles que modèles 3D, temps de cycle, conditions de coupe et longueur de fibre déposée.

• Prend en compte la matière initiale, le matériau déjà déposé et la position du rouleau
• Positionnement précis et indépendant de chaque fibre dans la bande
• Contrôle de coupe pour chaque fibre
• Visualisation avancée du modèle complet de la pièce finale avec affichage sélectif couche par couche
• Mesure des plis déposés : épaisseur, angle et distance entre bandes

Analyse du programme CN

• Affiche le parcours de pli dès le chargement du programme CN
• Décodage du G-code, y compris macros fournisseurs, variables et programmation structurée (ex. Siemens840D, Heidenhain, Fanuc)
• Détection automatique des erreurs : syntaxe ISO et mouvements hors plage
• Lien entre la vue 3D, le programme source et la fenêtre d'information pour une revue interactive
• Éditeur de code intégré pour corrections directes sur contrôleurs universels
• Affichage rapide des paramètres CN réels : variables, état machine, etc.

Simulation du dépôt de matériau

• Calcul du dépôt en temps réel avec grande précision
• Détection des collisions et des problèmes de dépôt avant production
• Navigation fluide (déplacer, faire pivoter, zoom) pendant la simulation
• Prise en charge de fichiers de taille illimitée
• Listing et catégorisation des problèmes : fibres non étirées, problèmes de guidage, absence de contact entre brut et matériau
• Utiliser la simulation pour corriger complètement le programme CN

Analyse des résultats

• Outils pour contrôler les métriques du dépôt : longueur de fibre déposée, épaisseur de couche, angles d'intersection des bandes, distance entre fibres
• Créer des sections 3D dynamiques des résultats pour inspection
• Exporter les résultats de simulation (enveloppe 3D, trajectoire, données de couche) vers les systèmes de conception/CAO

Ergonomie et intégrations

• Ergonomie pensée pour l'interaction entre NCSIMUL Machine et les systèmes CAM
• Simulation réaliste du G-code pour placement de fibres et enroulement filamentaire
• Détection des collisions et alertes : fibres non étirées, guidage, absence de contact
• Comparer le chemin réel de dépôt de pli avec le chemin programmé
• Universal Machine Technology prend en charge un nombre illimité d'axes (robots et machines CN complexes)
• Interfaces avec les principales solutions CAD/CAM (CATIA, NX, Pro/ENGINEER, MasterCAM, Edgecam, TopSolid CAM)

Caractéristiques / spécifications techniques

• Méthodes prises en charge : positionnement de fibres (fils/bandes) et enroulement filamentaire
• Collecte automatique des données de simulation d'usinage : modèles 3D, temps de cycle, conditions de coupe, longueur de fibre déposée
• Décodage du G-code et prise en charge des contrôleurs courants (Siemens840D, Heidenhain, Fanuc)
• Calcul du dépôt en temps réel et détection de collisions
• Sorties de mesure : épaisseur de pli, épaisseur de couche, angle entre bandes, distance entre fibres, longueur de fibre déposée
• Formats d'export : enveloppe 3D, trajectoire outil, données de couche pour transfert aux systèmes CAO
• Scalabilité : taille de fichier illimitée et prise en charge d'un nombre d'axes illimité
• Visualisation interactive : affichage sélectif des couches et sections 3D dynamiques
