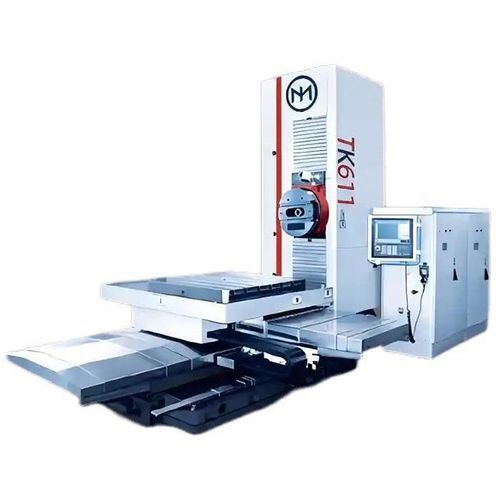

Aléseuse-fraiseuse CNC TK6111

horizontaleà montant fixe3 axes

Aperçu
La TK6113 est une machine d'alésage-fraisage horizontale CNC combinant couple élevé, rigidité et efficacité pour l'alésage profond, le fraisage lourd et l'usinage multi-face de grandes pièces structurelles. Elle prend en charge le contrôle CNC 3 axes complet avec des solutions optionnelles d'indexage/rotation pour les opérations multi-face complexes.

Principaux détails du modèle

• Dimensions de la table : 1400×1600 mm
• Diamètre de broche : φ130 mm
• Courses X/Y/Z : 2000/2000/2000 mm (configuration typique)
• Charge table : 8 T

Caractéristiques clés

• Broche grand diamètre Ø130 mm : couple et rigidité accrus pour l'alésage profond et le fraisage lourd.
• Contrôle CNC 3 axes complet (X/Y/Z jusqu'à 2000 mm) : positionnement précis et usinage de trajectoires complexes sur grandes pièces.
• Table 8 T avec indexage 360° (option) : prise en charge de l'usinage multi-face et du traitement rotatif de pièces en boîte ou irrégulières.
• Tête de broche entraînée par engrenage : couple constant à basse vitesse pour l'alésage profond et l'utilisation de gros outils.
• Guidages linéaires et vis à billes de haute précision : maintiennent la répétabilité, minimisent le jeu et garantissent la stabilité thermique à long terme.

Configurations recommandées

• Table rotative CNC 4ème axe : permet l'usinage multi-face sans rebrider la pièce.
• Tête de fraisage à angle droit : pour l'usinage de cavités internes ou de flancs.
• Extension de plaque de sol : pour composants extra-larges au-delà de la taille standard de la table.
• Refrigération par le biais de la broche (CTS) : facilite l'alésage profond et le refroidissement des outils.
• Système de palpage Renishaw : alignement automatique de la pièce et détection de longueur d'outil.

Cas d'application

• Client : Fabricant d'équipements lourds – Asie du Sud‑Est.
• Usage : alésage et fraisage des carters de boîte de vitesses d'éoliennes.
• Configuration : TK6113 avec table rotative CNC et système CTS.
• Résultats : tolérance d'alésage finale ≤ ±0,015 mm sur 1200 mm de profondeur ; quatre surfaces usinées en une seule montée grâce à la table rotative ; amélioration de la rigidité, de l'automatisation et réduction des temps de cycle.

Spécifications produit (tableau)
Paramètre | Unité | TK6113
Taille table | mm | 1400×1600
Diamètre broche | mm | φ130
Course X | mm | 1800-2000
Course Y | mm | 1600-2000
Course Z | mm | 1200-2000
Course W | mm | 800
Course B | | CNC rotatif
Cannelure (T slot) | mm | 22×125
Charge table | T | 8
Contrôleur CNC | | SIEMENS B28D ou FANUC OI MD
Nombre d'axes | | X/Y/Z/W(U)
Conicité broche | | BT50(P50T-1)
Vitesse broche | rpm | 2-2000 rpm
Puissance/ couple moteur principal | kW / Nm | 30 kW (2200 Nm)
Diamètre max. alésage/perçage | mm | φ300/80
Force d'avance axiale max sur broche | mm/min | 23000
Rapide X/Y/Z | mm/min | 3000
Vitesse d'avance X/Y/Z | mm/min | 5-2000
Vitesse d'avance axe W | mm/min | 5-2000
Rapide axe W | mm/min | 2000
Course radiale porte-outils tête de surfacage | mm | 200
Vitesse tête de surfacage | rpm | 2-125
Diamètre usinable max tête de surfacage | mm | φ800 (Option)
Couple admissible max tête de surfacage | Nm | 2600 (Option)
Vitesse d'avance tête de surfacage | mm/min | 0.2-500 (Option)
Rapide porte-outils tête de surfacage | mm/min | 1000 (Option)
Précision de positionnement X/Y/Z (GB/T17421.2-2000) | mm | 0.03 / 0.03 / 0.03
Précision positionnement axe W (GB/T17421.2-2000) | mm | 0.03
Précision positionnement axe B | | 0.08
Précision répétée X/Y/Z/W (GB/T17421.2-2000) | mm | 0.015 / 0.015 / 0.015 / 0.015
Précision répétée axe B | | 4*90° ±6"
Dimensions machine | m | 6.5×4.2×3.9
Poids machine | T | 32

Caractéristiques techniques

• Modèle : TK6113
• Fabricant : MINNUO
• Taille table : 1400×1600 mm
• Diamètre broche : φ130 mm, conicité BT50
• Courses X/Y/Z : jusqu'à 2000 / jusqu'à 2000 / jusqu'à 2000 mm (plages selon modèle indiquées dans le tableau)
• Course axe W : 800 mm
• Capacité de charge table : 8 T (max)
• Vitesse broche : 2–2000 rpm
• Moteur principal : 30 kW (2200 Nm)
• Diamètre max d'alésage/perçage : φ300 / 80 mm
• Rapide X/Y/Z : 3000 mm/min
• Plage d'avance X/Y/Z : 5–2000 mm/min
• Précision de positionnement X/Y/Z : env. 0,03 mm ; précision répétée : 0,015 mm
• Options contrôleur CNC : SIEMENS B28D ou FANUC OI MD
• Modules optionnels : table rotative CNC (indexage), CTS (Coolant Through Spindle), table 4ème axe, tête à angle droit, palpeur Renishaw
