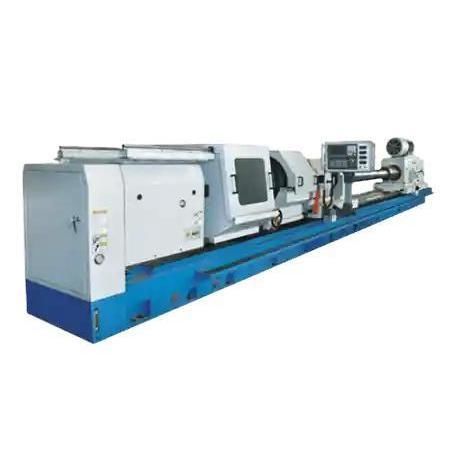

Aléseuse horizontale TK2140

pour trous profondshydraulique

Aperçu du produit
Conçue pour l'alésage profond de composants lourds, la TK2140 réalise des alésages jusqu'à ∅400 mm avec un couple de broche de 28 KN·m et un chariot d'avance de 80 KN. Elle garantit une rectitude et une finition de surface constantes sur de longues courses, adaptée aux vérins hydrauliques, canons et pièces tubulaires de grand diamètre.

Caractéristiques principales

• Ø d'alésage max : ∅400 mm pour tubes et fûts de grande taille.
• Couple broche : 28 KN·m pour une puissance d'usinage continue.
• Effort d'avance (chariot) : 80 KN pour l'avancement d'outil en perçages profonds.
• Système d'avance programmable CNC pour précision et répétabilité accrues.
• Compatible avec outillage BTA et systèmes de refroidissement/évacuation des copeaux pour perçage profond.

Configurations recommandées

• Outillage profond BTA : alésage interne précis avec évacuation des copeaux intégrée.
• Système de liquide haute pression : améliore l'évacuation des copeaux et le refroidissement de l'outil.
• Système de supports (steady rest) : réduit la flexion de la pièce sur les longues portées.
• Contrôle d'avance servo automatique : augmente la précision d'avance.
• Convoyeur de copeaux : améliore la propreté et l'automatisation.

Cas d'application

• Client : Fabricant d'équipements pétroliers et gaziers – États-Unis.
• Cas d'utilisation : Alésage profond de tubes hydrauliques en acier épais (∅390 mm × 4500 mm).
• Montage : TK2140 équipé d'outillage BTA, pompe de liquide haute pression, appuis doubles steady rest.
• Résultats : Déviation de rectitude : ≤ ±0,03 mm ; rugosité de surface : ≤ 3,0 μm ; temps de cycle par pièce pleine longueur : 65 minutes ; retour client : «Cette machine nous apporte à la fois couple et précision — parfaite pour notre ligne de vérins lourds.»

Spécifications produit

• Modèle / Série : TK2140 Series
• Plage de vitesses broche : 5–450 tr/min
• Couple maximal de sortie broche : 28 KN·m
• Force d'alimentation max (chariot) : 80 KN
• Plage de vitesse d'avance (chariot) : 0–5000 mm/min
• Plage de diamètre d'alésage : ∅50–155 mm
• Ø max d'alésage : ∅400 mm
• Poids machine (3 m) : 35 Kg ; poids supplémentaire par mètre : 1000 Kg
• Dimensions machine (L×l×H) : 13850 × 4300 × 2300 mm

Spécifications techniques

• Outillage adapté : méthodes BTA et gun drilling ; prend en charge refroidissement haute pression et évacuation des copeaux
• Applications typiques : vérins hydrauliques, canons, arbres de broche, tiges de moule, plaques tubulaires, colliers de forage (rapport longueur/diamètre >10)
