Aléseuse-fraiseuse CNC TK6113

horizontaleà table tournante3 axes

Présentation

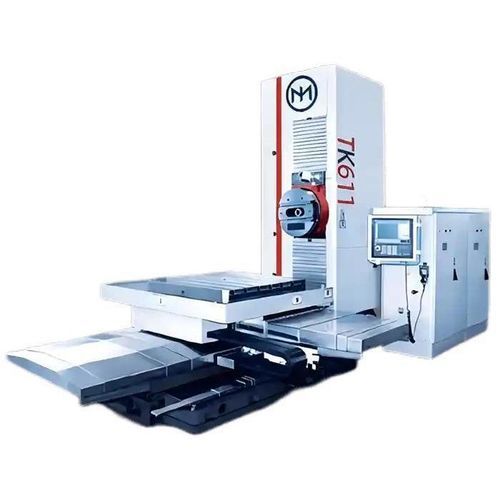

La machine d'alésage et de fraisage horizontale CNC TK6113 associe couple élevé, rigidité et efficacité. Elle excelle dans l'usinage de pièces complexes grâce à une commande multi-axes et des capacités 3D.

Points forts

• Table 1400×1600 mm · Broche Ø130 mm · Déplacements X/Y/Z : 2000/2000/2000 mm · Charge maximale table : 8 T

Caractéristiques principales

• Broche grand diamètre Ø130 mm : procure plus de couple et de rigidité pour l'alésage profond et le fraisage lourd.
• Commande CNC 3 axes complète (X/Y/Z : 2000 mm) : assure un positionnement précis et l'usinage de trajectoires complexes pour grandes pièces.
• Table supportant 8 T avec indexage 360° (option) : permet l'usinage multi-face et le traitement rotatif de pièces en boîte ou irrégulières.
• Tête de broche entraînée par engrenages : maintien du couple constant à bas régime pour alésage profond et outils de grand diamètre.
• Guidages linéaires et vis à billes haute précision : garantissent répétabilité, jeu réduit et stabilité thermique sur le long terme.

Configurations recommandées

• Table rotative 4e axe (CNC) : usinage multi-face sans rebrider la pièce.
• Tête de fraisage à angle droit : adaptée aux cavités internes et parois latérales.
• Extension de table : pour composants extra-larges dépassant la surface de table standard.
• Refroidissement par broche (CTS) : facilite l'alésage profond et le refroidissement des outils.
• Système de palpeur Renishaw : centrage automatisé des pièces et détection de longueur d'outil.

Cas d'application

• Client : fabricant d'équipements lourds – Asie du Sud-Est.
• Usage : alésage et fraisage des carters de boîte de vitesses d'éoliennes.
• Configuration : TK6113 avec table rotative CNC et système CTS.
• Résultats : tolérance d'alésage finale ≤ ±0,015 mm sur 1200 mm de profondeur ; quatre surfaces usinées en une seule mise en position grâce à la table rotative ; rigidité et automatisation élevées réduisant temps de cycle et interventions.

Spécifications produit (paramètres sélectionnés pour TK6113)
TAILLE TABLE : 1400×1600
DIAMÈTRE BROCHE : Ø130
COURSE X : 1800-2000 mm
COURSE Y : 1600-2000 mm
COURSE Z : 1200-2000 mm
COURSE W : 800 mm
COURSE B : rotation CNC
RAINURE T : 22×125 mm
CHARGE TABLE : 8 T
CONTRÔLEUR CNC : SIEMENS B28D ou FANUC OI MD
NOMBRE D'AXES : X/Y/Z/W(U)
MORSE BROCHE : BT50 (P50T-1)
VITESSE BROCHE : 2-2000 rpm
PUISSANCE MOTEUR PRINCIPAL / COUPLE : 30 kW (2200 Nm)
Ø MAX ALÉSAGE/PERCAGE : Ø300 / 80 mm
FORCE D'ENTR-AXIALE MAX SUR BROCHE : 23000
AVANCE RAPIDE X/Y/Z : 3000 mm/min
VITESSE D'AVANCE X/Y/Z : 5-2000 mm/min
VITESSE D'AVANCE AXE W : 5-2000 mm/min
AVANCE RAPIDE AXE W : 2000 mm/min
COURSE RADIALE PORTE-OUTIL TÊTE DE FACE : 200 mm
VITESSE TÊTE DE FACE : 2-125 rpm
Ø MAX USINABLE PORTE-OUTIL TÊTE DE FACE : Ø800 (Option)
COUPLE MAX AUTORISÉ TÊTE DE FACE : 2600 Nm (Option)
VITESSE D'AVANCE TÊTE DE FACE : 0.2-500 mm/min (Option)
AVANCE RAPIDE PORTE-OUTIL TÊTE DE FACE : 1000 mm/min (Option)
PRÉCISION DE POSITION X/Y/Z (GB/T17421.2-2000) : 0.03/0.03/0.03 mm
PRÉCISION DE POSITION AXE W (GB/T17421.2-2000) : 0.03 mm
PRÉCISION DE POSITION AXE B : 0.08°
RÉPÉTABILITÉ X/Y/Z/W (GB/T17421.2-2000) : 0.015/0.015/0.015/0.015 mm
RÉPÉTABILITÉ AXE B : 4*90° ±6″
DIMENSIONS MACHINE (env.) : 6.5×4.2×3.9 m
POIDS MACHINE : 32 T

Caractéristiques techniques

• Modèle : TK6113
• Taille de table : 1400×1600 mm
• Diamètre broche : Ø130 mm (tête entraînée par engrenages)
• Courses (X/Y/Z) : 2000/2000/2000 mm (gamme nominale)
• Charge max table : 8 tonnes
• Commande : SIEMENS B28D ou FANUC OI MD
• Morse broche : BT50
• Motorisation principale : 30 kW (2200 Nm)
• Applications types : alésage de grandes structures, fraisage lourd, usinage multi-face
