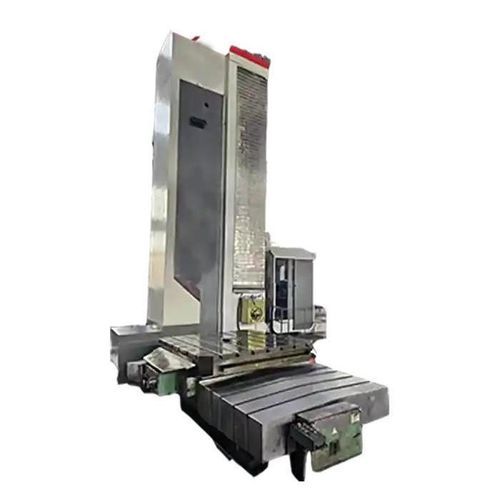

Aléseuse-fraiseuse CNC TK6920A

horizontalede solpour pièce de grande dimension

Présentation du produit
Le TK6920A est une machine d'alésage et de fraisage sur socle CNC grande capacité de la série TK, conçue pour les opérations de tournage, dressage et rainurage sur des pièces surdimensionnées et lourdes. Équipée d'une broche rigide à appui trois points, elle offre une forte résistance aux vibrations et une stabilité d'usinage pour l'ébauche comme pour la finition.

Principales caractéristiques

• Support d'entraîneur large jusqu'à φ3000 mm pour pièces surdimensionnées
• Appui de broche en trois points pour une grande rigidité et précision lors des coupes profondes
• Adaptée à l'ébauche et aux opérations de finition de précision
• Système de lubrification forcée pour réduire l'usure thermique et prolonger la durée de vie
• Conception d'évacuation des copeaux efficace pour améliorer le flux de production et réduire les temps d'arrêt
• Programmation CNC pour trajectoires complexes et usinage multi-surface

Données principales de la machine (selon variante)

• Diamètre maximal au-dessus du banc : 1250 / 1600 / 2000 / 2500 / 3000 mm
• Diamètre maximal au-dessus du chariot porte-outil : 800 / 1250 / 1600 / 2000 / 2500 mm
• Poids maximal de la pièce : 2 / 3 T
• Longueur maximale de la pièce : 500 / 750 mm

Configurations recommandées

• Tourelle porte-outils automatique : changement rapide entre outils d'ébauche et de finition
• Appui fixe hydraulique : stabilise les pièces cylindriques longues ou lourdes pendant l'usinage
• Contre-pointe programmable : apporte un support supplémentaire pour composants en arbre
• Moteur de broche couple élevé : fournit une puissance constante à bas régime pour les coupes lourdes
• Convoyeur de copeaux renforcé : optimise l'évacuation des copeaux et la propreté de la machine
• Protection opérateur : garantie de sécurité lors de l'usinage de grandes pièces

Cas d'application

• Client : fabricant de moyeux d'éoliennes (Espagne)
• Cas d'utilisation : alésage et dressage de moyeux en fonte d'acier de grand diamètre pour rotors d'éoliennes
• Montage : TK6920A équipé d'une contre-pointe hydraulique, d'un convoyeur de copeaux et d'un système de refroidissement renforcé
• Résultats : tolérance dimensionnelle ±0,02 mm sur Ø 2,4 m ; usinage continu 12+ heures par installation ; efficacité de changement d'outil améliorée d'environ 40 % ; client a constaté une augmentation de la vitesse et une meilleure qualité de surface sur pièces lourdes

Performance et précision

• Précision de positionnement : généralement ±0,01–0,02 mm (selon configuration et outillage)
• Répétabilité : généralement ±0,008 mm
• Rugosité de surface atteignable : Ra 0,8–1,6 μm (selon système de coupe et outillage)

Caractéristiques techniques

• Modèle : TK6920A (série TK)
• Structure de broche à appui trois points pour grande rigidité
• Configurations de grand diamètre : jusqu'à φ3000 mm
• Capacité des pièces : jusqu'à 2–3 tonnes (selon variante)
• Options de longueur maxi : 500 mm ou 750 mm
• Système de lubrification forcée pour limiter l'usure thermique
• Conception efficace d'évacuation des copeaux
• Commande CNC pour usinage multi-surface complexe
• Tolérances typiques réalisables : positionnement ±0,01–0,02 mm ; répétabilité ±0,008 mm ; rugosité Ra 0,8–1,6 μm
