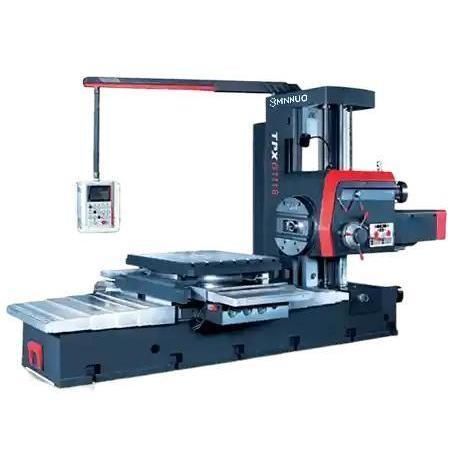

Aléseuse horizontale TPX6111B/2

à colonne3 axes4 axes

Nom du produit
Aléseuse à gabarit coordonné monocolonne TPX6111B/2

Présentation
Le TPX6111B/2 est une aléseuse numérique monocolonne pour opérations de perçage et d'alésage coordonnés de haute précision. Elle dispose d'un arbre d'alésage φ110 mm, d'un couple max. de broche de 1225 N·m et d'une table rigide de 1100×960 mm supportant jusqu'à 2500 kg, permettant des opérations répétitives de perçage multi-positions, fraisage de surface, countersink et autres usinages basés sur coordonnées.

Détails clés

• Diamètre de l'arbre d'alésage : 110 mm
• Couple max. de broche : 1225 N·m
• Dimensions de la table : 1100×960 mm
• Charge max. table : 2500 kg

Caractéristiques principales

• Arbre d'alésage φ110 mm, couple élevé (1225 N·m) : Adapté à l'alésage profond et aux finitions grand diamètre avec couple constant.
• Positionnement numérique (compatible DRO) : Garantit la précision de coordonnées pour des pièces à géométrie complexe.
• Table renforcée (1100×960 mm, 2,5 t) : Accueille des ensembles moyens à lourds comme carters, gabarits et montages.
• Modes d'usinage flexibles : Alésage, fraisage, dégrossissage d'appuis, perçage et taraudage.
• Colonne et système d'avance rigides : Maintiennent la stabilité et la précision géométrique pendant les cycles longs.

Configurations recommandées

• Commande DRO (3 ou 4 axes) : Pour un alésage coordonné et un réalignement précis.
• Outil de face (fraiseuse de faces) : Pour usinage de faces de brides et épaulements.
• Tête de fraisage à angle droit : Pour ports latéraux et usinages non axiaux.
• Prérégleur d'outils / kit palpeur : Accélère les réglages et garantit la profondeur et la position des alésages.
• Jeu de barre d'alésage rallongées : Pour poches profondes et trous à grand rapport d'aspect.

Cas d'application

• Client : Réparation de boîtes de vitesses industrielles (exemple).
• Cas d'utilisation : Alésage coordonné des trous de fixation et des sièges de goupilles dans les carters.
• Montage : TPX6111B/2 avec DRO et tête à angle droit pour ports latéraux (exemple).
• Résultats rapportés : Déviation d'alignement des alésages ≤ ±0,02 mm ; rugosité Ra 1,6 µm.

Caractéristiques / Spécifications techniques

• Diamètre arbre d'alésage : 110 mm
• Cone de broche : Morse No.6 (option ISO 7:24 No.50)
• Couple max. broche : 1225 N·m
• Couple max. disque plat : 1960 N·m
• Force axiale max. broche : 12 250 N
• Plage de vitesses broche : 8–1000 tr/min (jusqu'à 8–1100 pour certaines variantes)
• Dimensions table (TPX6111B/2) : 1100×960 mm
• Charge max. table : 2500 kg
• Déplacements table (vertical × latéral) : 1000 mm × 1250 mm
• Puissance moteur principal : 7,5 kW
• Masse machine (TPX6111B/2) : 14 500 kg
