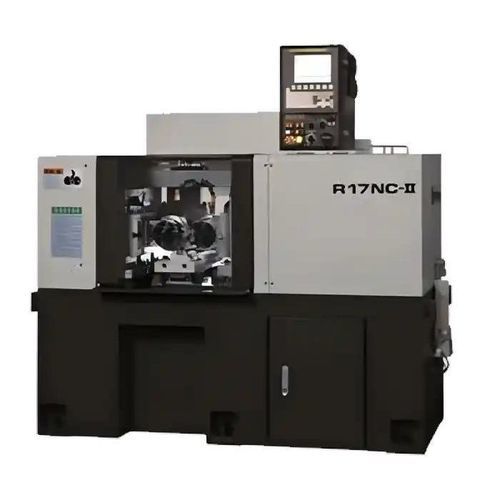

Machine de roulage de filets R17NC-II

CNC

Présentation
Le R17NC-II (passage continu) est une machine de roulage de filet CNC 3 axes conçue pour la formation continue de filet sur pièces longues. Elle réalise des filets sans copeaux en déformant plastiquement la matière (roulage) plutôt qu'en coupant, pour des profils sans bavure et une meilleure tenue mécanique.

Caractéristiques principales

• Capacité de roulage en passage continu jusqu'à 4 000 mm de longueur de pièce pour des opérations ininterrompues.
• Diamètre de roulage maxi indiqué jusqu'à Ø45 mm (une variante est aussi référencée Ø75 mm sur une autre fiche).
• Pression de roulage élevée jusqu'à 17 tonnes pour former filets et cames dans des matériaux résistants.
• Commande CNC 3 axes pour positionnement précis des matrices, gestion de la pression et de l'avance.
• Compatibilité avec l'automatisation complète et l'intégration robotique pour la production de masse.
• Prise en charge des filets métriques, impériaux et trapézoïdaux, ainsi que du moletage et des cannelures.
• Génération de chaleur minimale et absence de copeaux grâce au procédé à froid ; amélioration de la résistance à la fatigue et de la finition de surface.

Configurations recommandées

• Alimentation par rouleaux motorisés servo pour garantir une avance régulière des barres longues (capacité 4 m).
• Matrices de roulage haute résistance adaptées pour filets métriques, trapézoïdaux ou UNC.
• Système de lubrification en brume intégré pour améliorer la finition de surface et réduire l'usure des outils.
• Base allongée avec supports rouleaux pour éviter la déflexion lors d'opérations sur longues pièces.
• Capteur laser de filetage pour contrôle en temps réel des écarts et du pas de filetage.
• Enceinte de sécurité avec rideau lumineux pour protection industrielle lors du roulage continu.

Cas d'application (exemple)

• Client : fabricant d'équipements énergétiques (exemple de cas).
• Cas d'utilisation : roulage de tiges d'ancrage de 3,8 m avec filet trapézoïdal pour les fondations d'éoliennes.
• Configuration : R17NC-II avec CNC programmable 3 axes, alimentation automatique et matrices trapézoïdales.
• Résultats rapportés : précision du pas de filetage ≤ ±0,015 mm sur toute la longueur ; production > 80 tiges/heure en fonctionnement continu ; finition de surface Ra ≤ 1,0 μm sans besoin d'usinage secondaire. Le retour client souligne la précision et la stabilité sur pièces longues.

Matériaux, types de filets et avantages

• Types de filets : filet métrique, filets impériaux, filets trapézoïdaux, moletage, cannelures et motifs droits/diagonaux sur mesure.
• Matériaux adaptés : acier doux, acier au carbone, inox, cuivre, aluminium et alliages de titane (matériaux présentant une bonne plasticité pour le formage à froid).
• Avantages par rapport au filetage par coupe : filets plus résistants, cadences accrues, meilleure finition, absence de copeaux, résistance à la fatigue améliorée et consistance dimensionnelle renforcée.

Caractéristiques / spécifications techniques

• Modèle / Série : R17NC-II (R17NC-II Series)
• Type de machine : machine de roulage de filet CNC à passage continu, commande 3 axes
• Pression de roulage maxi : 17 tonnes
• Diamètre de roulage maxi : Ø45 mm (la page fait aussi référence à Ø75 mm pour un autre modèle)
• Longueur de roulage maxi : 4 000 mm (la page contient aussi une entrée de plus courte longueur : 150 mm dans une autre fiche)
• Capacité passage continu : roulage continu pour pièces longues (exemples jusqu'à 4 000 mm)
• Commande : CNC 3 axes (gestion précise de la position des matrices, de la pression et de l'avance)
• Automatisation : prend en charge l'automatisation complète et l'intégration robotique
• Accessoires recommandés : alimentation à rouleaux servo, système de lubrification en brume, base allongée avec supports rouleaux, capteur laser de filetage, matrices de roulage haute résistance, enceinte de sécurité avec rideau lumineux
• Applications typiques : tiges d'ancrage longues, éléments de fixation, cannelures, composants filetés haute résistance nécessitant des surfaces sans bavure et une haute résistance à la fatigue
