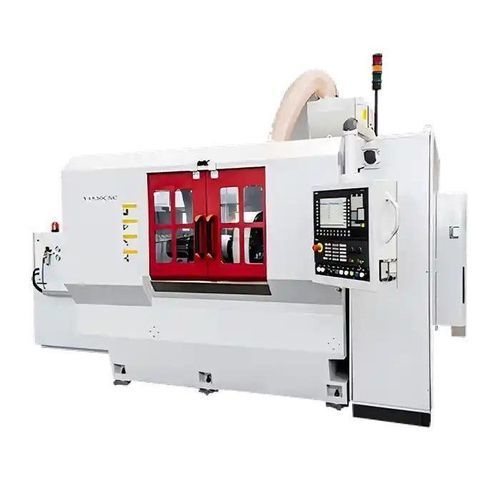

Machine de honage de finition Y4830

CNCautomatiqueavec robot collaboratif

Présentation du produit
Le Y4830 est une rectifieuse d'engrenages intérieurs CNC de haute précision, conçue pour l'usinage de finition d'engrenages internes trempés grâce à un contact hélicoïdal avec une meule abrasive. Ce procédé améliore l'aspect de surface et la précision du profil sans altérer la dureté du matériau. Principalement utilisé dans les transmissions automobiles et la mécatronique de précision, il réduit le niveau sonore, prolonge la durée de vie des engrenages et assure une constance dimensionnelle élevée.

Principales caractéristiques

• Technologie d'engrènement hélicoïdal : assure une pression uniforme pour une finition de surface homogène.
• Commande d'avance adaptative CNC : maintient une force de contact constante pour une meilleure précision de profil.
• Correction de profil intégrée : compense les déformations après traitement thermique.
• Prêt pour l'automatisation : prend en charge le chargement robotisé et l'intégration en ligne de production intelligente.
• Structure compacte et rigide : résistance aux vibrations et stabilité de précision à long terme.

Configurations recommandées

• Capot de protection entièrement fermé pour maintenir la zone de travail propre et garantir la sécurité opérateur.
• Système de lubrification automatique pour augmenter la longévité des composants et réduire la maintenance.
• Commande CNC à écran tactile pour simplifier l'exploitation et améliorer la précision.
• Mécanisme d'engrènement hélicoïdal pour un taux d'enlèvement élevé et de faibles vibrations pendant le honing.

Cas d'application

• Client : fabricant de transmissions automobiles (exemple : Corée du Sud).
• Cas d'utilisation : honing d'engrenages internes trempés pour boîtes de vitesses à double embrayage.
• Configuration : Y4830 avec meule abrasive améliorée, système de filtration de liquide de coupe et automatisation bi-axe.
• Résultats : précision de honing ≤ ±2 µm ; rugosité Ra ≤ 0,4 µm ; amélioration de la concentricité des engrenages ≈ 20 % ; retour client : « Nous comptons sur le Y4830 pour respecter les spécifications strictes des engrenages automobiles — fiable, efficace et peu bruyant. »

Série produit
Série Y4830

Caractéristiques techniques

• Diamètre max. de la pièce : φ300 mm
• Longueur max. de la pièce : 400 mm
• Largeur max. de l'engrenage : 120 mm
• Précision typique de honing (cas d'application) : ≤ ±2 µm
• Finition de surface typique (cas d'application) : Ra ≤ 0,4 µm
• Exemples d'application : engrenages de transmissions automobiles, engrenages intérieurs de machines de précision
