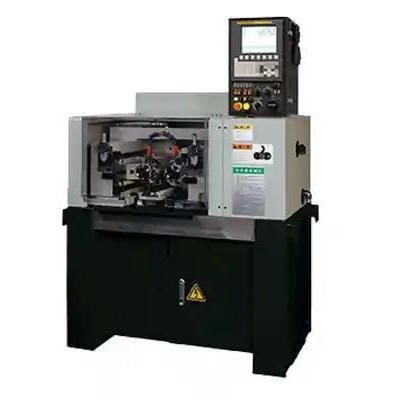

Machine de roulage de filets R7NC

CNC

Présentation du produit
Le R7NC est une machine CNC compacte de roulage de filetages de type in‑feed conçue pour la production stable et à haut rendement de filetages sans bavures sur des pièces courtes. Elle prend en charge des diamètres jusqu'à Ø45 mm, une longueur de roulage maximale de 60 mm et une pression de roulage allant jusqu'à 7 t. La machine convient aux matériaux difficiles comme les aciers alliés, l'acier inoxydable et le titane et est optimisée pour la formation de filetages courts et de haute précision en petites séries ou en ligne de production.

Principales caractéristiques

• Configuration in‑feed adaptée aux pièces courtes et à la précision dimensionnelle.
• Capacité de roulage : jusqu'à Ø45 mm et longueur 60 mm.
• Pression maximale de roulage : 7 t pour un formage à froid constant sur matériaux exigeants.
• Compatibilité avec les techniques de roulage interne, externe et traversant.
• Empreinte compacte et châssis rigide pour réduire les vibrations et améliorer la qualité de surface.
• Commande CNC et retour numérique pour une répétabilité de la profondeur et du positionnement.

Configurations recommandées

• Jeux de matrices assorties pour profils métriques et sur mesure (p. ex. M8, M10, UNF).
• Rails guides réglables et dispositifs de bridage pour garantir la concentricité pendant le roulage.
• Systèmes de refroidissement et lubrification (brouillard ou inondation) pour prolonger la durée de vie des matrices.
• Capteurs de position numériques pour contrôle en boucle fermée de la profondeur.
• Finition anti‑bavure ou dressage des faces de rouleau pour des profils d'entrée/sortie propres.
• Bras de chargement/déchargement automatique pour augmenter le débit en production de masse.

Applications et étude de cas

• Exemple client : fabricant d'essieux automobiles nécessitant des filetages externes sans bavure.
• Cas d'utilisation : roulage de filetages externes de haute précision sur composants cylindriques courts.
• Configuration typique : R7NC équipé de matrices sur mesure, rails guides et lubrification par brouillard.
• Résultats exemples : tolérance de filet obtenue Classe 6g sans éclats ; durée de vie par jeu de matrices ≈ 20 000 cycles ; finition de surface Ra ≤ 1,2 μm ; amélioration de la résistance à la fatigue et du rendement par rapport à l'usinage.

Types de filetages et matériaux

• Types de filetages pris en charge : métriques, pouces (UN/UNF), trapézoïdaux, cannelures, moletage et profils droits/obliques sur mesure.
• Matériaux adaptés : acier doux, aciers au carbone/alliés, acier inoxydable, cuivre, aluminium et alliages de titane présentant de bonnes propriétés de formage à froid.

Caractéristiques / spécifications techniques

• Modèle : R7NC
• Ø max. roulage : Ø45 mm
• Longueur max. roulage : 60 mm
• Pression max. roulage : 7 t
• Techniques compatibles : roulage interne, externe, traversant
• Accessoires recommandés : jeux de matrices assorties, rail guide réglable, système refroidissement/lubrification, capteur de position numérique, finisseur anti‑bavure, bras de chargement automatique
• Métriques exemples obtenues : tolérance de filet Classe 6g ; durée de vie des matrices ≈ 20 000 cycles ; Ra ≤ 1,2 μm
