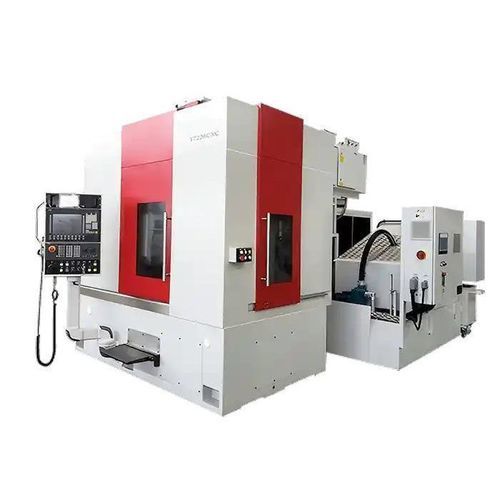

Centre de rectification pour engrenage Y7226

CNCà chargement/déchargement automatiséCBN

Présentation du produit
La machine de rectification Y7226 pour roue et vis sans fin est une rectifieuse de précision 13 axes à cinématique 5 liaisons, conçue pour les géométries complexes des roues et vis sans fin. Équipée d'une commande CNC SIEMENS 840DSL, elle permet la synchronisation des mouvements meule/pièce pour obtenir des profils de dent précis sur des engrenages trempés jusqu'au module 5 mm et un diamètre maximal de pièce φ260 mm. La machine est optimisée pour la répétabilité dimensionnelle et la qualité de surface requises en production industrielle.

Principales caractéristiques

• Système CNC 13 axes avec cinématique de rectification 5 liaisons pour géométries complexes
• Commande SIEMENS 840DSL pour trajectoires précises et synchronisation
• Capacité : pièces jusqu'à φ260 mm de diamètre et 180 mm de largeur d'engrenage
• Supporte la rectification de roues et vis sans fin pour modules jusqu'à 5 mm sur aciers trempés
• Synchronisation automatique meule/pièce pour une reproduction fidèle des profils de dent
• Dressage automatique, correction de profil et compensation intégrés
• Compatible avec le chargement/déchargement automatique pour production en série

Configurations recommandées

• Meules CBN ou vitrifiées : Préconisées pour les pièces en acier trempé
• Unité de dressage automatique : Maintient la forme et la netteté de la meule
• Module numérique de compensation de profil : Assure une formation de dent fidèle
• Système de refroidissement fermé : Améliore la finition de surface et la durée de vie des meules
• Station de mesure laser d'engrenage : Contrôle en ligne et validation de profil
• Chargeur robotisé : Pour cycles de production continus et haute efficacité

Cas d'application

• Client : Fabricant allemand de trains de direction automobiles
• Cas d'usage : Rectification finale de roues sans fin trempées pour direction assistée électrique (EPS)
• Configuration : Y7226 avec meule CBN, dressage automatique et boucle de rétroaction fermée
• Résultats : Déviation de profil ≤ 3 μm; réduction du bruit de 35%; rugosité Ra ≤ 0,3 μm; excellente répétabilité et temps de réglage réduit

Caractéristiques techniques

• Modèle : Y7226
• Marque : MINNUO
• Commande CNC : SIEMENS 840DSL
• Axes : 13 axes
• Cinématique : 5 liaisons de rectification
• Diamètre maxi pièce : φ260 mm
• Largeur d'engrenage maxi : 180 mm
• Module maxi pris en charge : jusqu'à 5 mm
• Capable de traiter des engrenages trempés
• Dressage automatique, correction de profil et compensation
• Synchronisation précise meule–pièce
• Prise en charge du chargement/déchargement automatique (intégration d'automatisation)
• Meules recommandées : CBN ou vitrifiées
• Options : système de refroidissement fermé, station de mesure laser, chargeur robotisé
