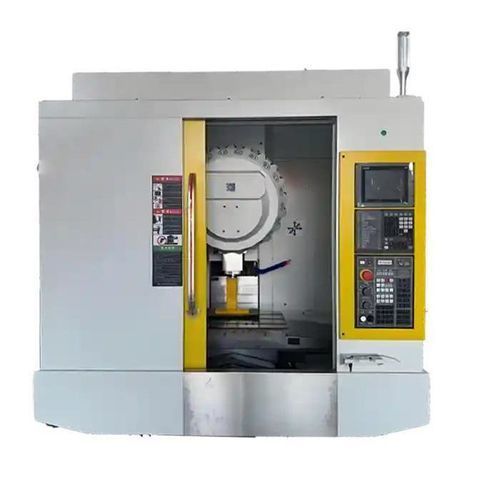

Perceuse-taraudeuse CNC TC-1065

à montant fixe3 axespour plaques

Présentation
Le TC-1065 est un centre d'usinage perçage et taraudage CNC à grande table et grande vitesse, conçu pour traiter efficacement des montages surdimensionnés ou multi-pièces. Équipé d'une broche haute vitesse 20 000 tr/min, d'une course X de 1000 mm et d'une course Y de 650 mm, et d'une large table pour assemblages lourds, cette machine est optimisée pour le perçage de précision et le taraudage à haut débit sur de larges surfaces.

Détails principaux du produit

• Dimensions de la table (longueur × largeur) : 1100 × 650 mm
• Course X / Y / Z : 1000 / 650 / 300 mm
• Capacité maximale de charge (table) : 450 kg
• Vitesse de broche : 20 000 tr/min

Caractéristiques clés

• Broche 20 000 tr/min (BT30 / BT40 en option) : Perçage très rapide, taraudage à pas fin et finitions nettes sur aluminium et alliages légers.
• Course X 1000 mm + course Y 650 mm : Permet la prise en charge de grandes pièces unitaires ou d'ensembles multi-montages.
• Capacité 450 kg sur table large : Assure rigidité et stabilité lors du support de pièces étendues sans déformation.
• Course Z 300 mm : Adaptée aux pièces de faible à moyenne épaisseur ou au perçage de cavités peu profondes.
• Compatibilité contrôles : Disponible avec FANUC, Siemens, Mitsubishi ou GSK pour une utilisation internationale.

Configurations recommandées

• Magasin d'outils disque 20 positions pour changements rapides et cycles multi-perçage.
• Système de refroidissement huile-brume ou MQL pour protéger les arêtes d'outil lors du taraudage sur aluminium et cuivre.
• Kits de palpage et d'alignement pour automatiser la mise à zéro et améliorer la répétabilité sur grandes pièces.
• Fixations pneumatiques pour serrage rapide en production par lots.
• Système convoyeur de copeaux pour évacuer les débris issus d'opérations de perçage profond multiples.

Cas d'application (exemple)

• Client : fabricant d'armoires électriques (Allemagne).
• Cas d'utilisation : perçage et taraudage des panneaux de base et des capots supérieurs d'armoires électriques.
• Montage : TC-1065 équipé d'un ATC 20 outils, refroidissement en brume et dispositif de fixation sous vide personnalisé.
• Résultats rapportés : 60 perçages/taraudages en <45 secondes ; tolérance de position des trous ≤ ±0,01 mm ; temps de cycle réduit d'environ 32 % par rapport à l'ancien perçage gantry.

Performances et précision complémentaires

• Précision de positionnement : typ. ±0,005 mm ; répétabilité ±0,003 mm.
• Vitesse d'avance rapide référencée jusqu'à ~48–60 m/min (selon configuration).
• Recommandé pour composants en métaux légers (équerres en aluminium, pièces 3C, dissipateurs thermiques, coque de téléphone) et pièces automobiles de précision nécessitant perçage et taraudage haute vitesse.

Spécifications techniques

• Modèle : série TC-1065
• Dimensions de la table : 1100 × 650 mm
• Course X / Y / Z : 1000 / 650 / 300 mm
• Charge maximale table : 450 kg
• Vitesse broche : jusqu'à 20 000 tr/min (BT30 standard ; BT40 en option)
• Options broche : broche haute vitesse de précision ; broche avec refroidissement interne (CTS) en option
• Compatibilité contrôles : FANUC / Siemens / Mitsubishi / GSK (optionnel)
• Magasin d'outils : ATC disque 20 positions recommandé (optionnel)
• Refroidissement : huile-brume ou MQL recommandé pour taraudage sur non-ferreux
• Palpage & alignement : kit de palpage disponible (optionnel)
• Serrage : fixations pneumatiques supportées (optionnel)
• Gestion copeaux : convoyeur de copeaux disponible (optionnel)
• Précision de positionnement typique : ±0,005 mm ; répétabilité ±0,003 mm
• Vitesse d'avance rapide typique : jusqu'à 48–60 m/min (dépend du modèle/configuration)
