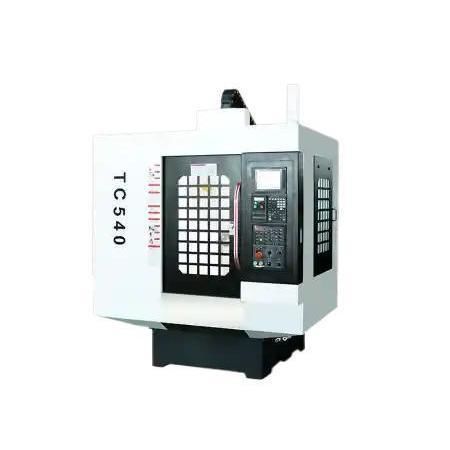

Perceuse-taraudeuse CNC TC-540

3 axespour plaque métalliqueà grande vitesse

Aperçu
Le TC-540 est un centre d'usinage CNC compact pour le perçage et le taraudage, conçu pour la production à grande vitesse de pièces de petit format. Équipé d'une broche BT30 à 20 000 tr/min, de courses compactes X/Y/Z (500/400/300 mm) et d'une table de charge de 300 kg, il combine vitesse de rotation et précision d'axe pour les motifs de perçage denses et les pièces à petits détails.

Points clés

• Broche BT30 20 000 tr/min : perçage rapide et qualité de taraudage constante pour l'aluminium et les plastiques.
• Courses compactes (X/Y/Z = 500 / 400 / 300 mm) : optimisées pour les composants de petit format avec densité de trous élevée.
• Table charge 300 kg : supporte montages multi-pièces et chargements en série.
• Base en fonte légère et accélération rapide : réduit les temps hors coupe et améliore l'efficacité des cycles.
• Compatibilité contrôleurs CNC : prise en charge FANUC, Mitsubishi, Siemens ou systèmes locaux.

Configurations recommandées

• Changeur d'outils automatique (ATC) pour séquences multi-outils.
• Refroidissement par brouillard d'huile pour prolonger la durée de vie des outils et améliorer la finition du taraudage.
• Palpeur pièce pour réduire le temps de réglage et améliorer la précision d'alignement.
• Plots antivibrations pour renforcer la stabilité en production.
• Montages multi-stations permettant le traitement par lots de 8–12 pièces.

Cas d'application

• Client : fabricant d'accessoires mobiles (Vietnam).
• Usage : perçage et taraudage de bacs SIM et châssis en aluminium.
• Configuration : TC-540 équipé d'un ATC et d'une fixation à double serrage.
• Résultats : temps de cycle moyen 22 s par bac ; précision des trous ±0,008 mm ; rendement de taraudage 100 %.

Caractéristiques produit (tableau)

• Course triaxiale (X/Y/Z) : 500 / 400 / 300 mm
• Distance axe broche → surface guide colonne : 466 mm
• Distance nez broche → table : 150 ~ 450 mm
• Dimensions table (L × l) : 650 × 400 mm
• Capacité maximale : 300 kg
• Rainures en T (nb × largeur × entraxe) : 3 × 14 × 121 mm
• Vitesse broche : 20 000 tr/min
• Conicité broche : BT30
• Puissance moteur broche : 3,7 kW (std) / 5,5 kW (opt)
• Vitesse rapide (X/Y/Z) : 48 / 48 / 48 m/min
• Vitesse d'avance coupe (X/Y/Z) : 10 / 10 / 10 m/min
• Magasin outils : 21 positions
• Diamètre/longueur/poids maxi outil : φ60 mm / 200 mm / 3 kg
• Diamètre maxi (plein/adjacent) : 60 / 80 mm
• Précision de positionnement (X/Y/Z) : 0,008 mm
• Répétabilité (X/Y/Z) : 0,005 mm
• Air : 280 L/min à 6–8 bar
• Puissance totale : 15 KVA
• Capacité réservoir liquide de coupe : 160 L
• Dimensions machine (L × l × H) : 1880 × 2600 × 2700 mm
• Poids machine (env.) : 3200 kg

Caractéristiques / spécifications techniques

• Modèle / Série : TC-540
• Dimensions table : 650 × 400 mm
• Courses X / Y / Z : 500 / 400 / 300 mm
• Charge maximale : 300 kg
• Vitesse broche : 20 000 tr/min
• Conicité : BT30
• Puissance broche : 3,7 kW (std) / 5,5 kW (opt)
• Vitesse rapide : 48 m/min (X/Y/Z)
• Avance de coupe : 10 m/min (X/Y/Z)
• Magasin d'outils : 21 positions
• Taille maxi outil : φ60 mm / 200 mm / 3 kg
• Précision de positionnement : 0,008 mm ; Répétabilité : 0,005 mm
• Rainures en T : 3 × 14 × 121 mm
• Air : 280 L/min @ 6–8 bar
• Puissance totale : 15 KVA
• Capacité liquide de coupe : 160 L
• Dimensions machine : 1880 × 2600 × 2700 mm
• Poids machine : env. 3200 kg
