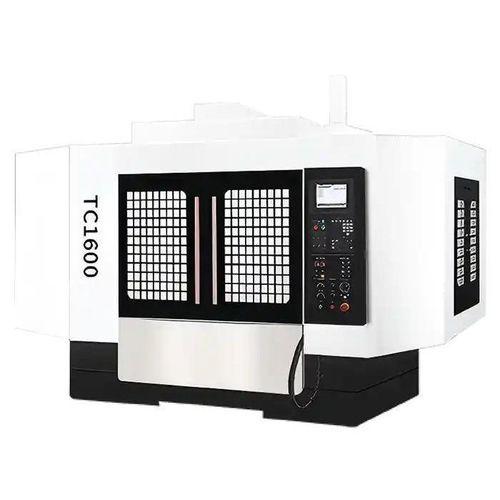

Perceuse-taraudeuse CNC TC-1600

verticale3 axespour circuit imprimé

Présentation du produit
La série TC-1600 est un centre vertical CNC de perçage et taraudage haute vitesse conçu pour l'usinage à cycle rapide de pièces petites à moyennes. Avec une broche de 20 000 tr/min, une course X de 1600 mm et une capacité de charge de 450 kg, cette machine est destinée au perçage multi-trous, au taraudage en aveugle et au contournage de poches sur aluminium, cuivre et plastiques techniques.

Détails principaux

• Dimension de table (longueur × largeur) : 1700×400 mm
• Course tri-axiale (X / Y / Z) : 1600 / 500 / 300 mm
• Capacité maximale de charge (table) : 450 kg
• Vitesse principale de broche : 20 000 tr/min
• Morse de broche : BT30 / BT40
• Puissance moteur broche : 5,5 / 7,5 kW
• Magasin d'outils : 21 emplacements (Ø max outil φ60 mm / longueur 200 mm / poids 3 kg)
• Vitesse de déplacement rapide (X/Y/Z) : 30 / 48 / 48 m/min
• Vitesse d'avance de coupe (X/Y/Z) : 10 / 10 / 10 m/min
• Dimensions machine (XYZ) : 3850 × 2620 × 2370 mm
• Poids machine (env.) : 4100 kg
• Volume bac d'eau : 160 L
• Puissance électrique totale : 15 KVA

Principales caractéristiques

• Broche haute vitesse 20 000 tr/min : Permet des perçages et taraudages très rapides avec réduction des temps de cycle et arêtes sans bavures.
• Longue course en X : 1600 mm pour pièces longues ou dispositifs à postes multiples.
• Courses Y/Z compactes : 500 / 300 mm adaptées aux composants plats ou à faible profil avec motifs de trous complexes.
• Table support 450 kg : Support stable pour plusieurs pièces ou profils aluminium lourds.
• Commande servo des axes : Contrôle précis des avances pour un engagement d'outil fin et un positionnement exact.

Configurations recommandées

• Changeur d'outils automatique (ATC) pour réduire les temps hors coupe et améliorer la productivité multi-outils.
• Système à double palette pour production continue (chargement des pièces pendant l'usinage).
• Système de refroidissement huile-brume ou eau pour prolonger la durée de vie des outils et garantir la stabilité thermique lors du taraudage haute vitesse.
• Prérégleur d'outils / palpeur Renishaw pour automatiser la longueur d'outil et l'alignement des pièces.
• Supports antivibrations pour améliorer la précision et la longévité de la machine en exploitation haute vitesse continue.

Cas d'application

• Client : Fabricant d'électronique de précision (Corée du Sud).
• Cas d'utilisation : Perçage et taraudage haute vitesse de cadres en aluminium pour produits 3C.
• Exemple de configuration : TC-1600 avec ATC, double palette et système de brumisation de refroidissement.
• Résultats rapportés : Réduction moyenne du temps cycle ~35%, circularité des trous ±0,01 mm, filets de taraudage entièrement formés, performance stable sans surchauffe ni vibrations.

Tableau des spécifications (paramètres sélectionnés)
Portée de travail — Course tri-axiale (X/Y/Z) — Unité : mm — 1600/500/300
Distance du centre du broche à la surface du guide de colonne — Unité : mm — 516
Distance du nez principal au plan de travail — Unité : mm — 150~450
Table de travail — Dimension de la table (longueur × largeur) — Unité : mm — 1700×400
Capacité maximale de charge — Unité : kg — 450
Rainure en T (nb de rainures, largeur/espacement) — — 3×14×121
Axe principal — Vitesse de la broche — Unité : tr/min — 20000
Alésage de montage de la broche — — BT30/BT40
Puissance moteur de broche — Unité : kW — 5,5/7,5
Vitesse — Vitesse de déplacement rapide (axes X/Y/Z) — Unité : m/min — 30/48/48
Vitesse — Avance de coupe — Unité : m/min — 10/10/10
Magasin d'outils — Nombre d'outils — — 21
Diamètre/longueur/poids max outil — — φ60mm/200mm/3kg
Diamètre maximum (plein/adjacent) — Unité : mm — 60/80
Précision de la machine — Précision de positionnement (X/Y/Z) — Unité : mm — 0.008
Précision de la machine — Répétabilité (X/Y/Z) — Unité : mm — 0.005
Source/gaz pression d'air — — 280L/min 6~8bar
Puissance électrique totale de la machine — Unité : KVA — 15
Volume du bac d'eau — Unité : L — 160
Dimensions machine (XYZ) — Unité : mm — 3850×2620×2370
Poids machine (env.) — Unité : kg — 4100

Caractéristiques techniques

• Modèle / Série : TC-1600 Series
• Vitesse de broche : 20 000 tr/min
• Morse de broche : BT30 / BT40
• Puissance moteur broche : 5,5 kW ou 7,5 kW
• Courses X/Y/Z : 1600 / 500 / 300 mm
• Dimension de la table : 1700 × 400 mm
• Charge maximale table : 450 kg
• Magasin d'outils : 21 emplacements (Ø max outil φ60 mm, longueur 200 mm, poids 3 kg)
• Vitesse rapide : X/Y/Z = 30 / 48 / 48 m/min
• Avance de coupe : X/Y/Z = 10 / 10 / 10 m/min
• Précision de positionnement : 0,008 mm ; répétabilité : 0,005 mm
• Dimensions machine (L×W×H) : 3850 × 2620 × 2370 mm
• Poids approximatif : 4100 kg
• Bac d'eau : 160 L ; Puissance électrique : 15 KVA ; Air : 280 L/min à 6–8 bar
