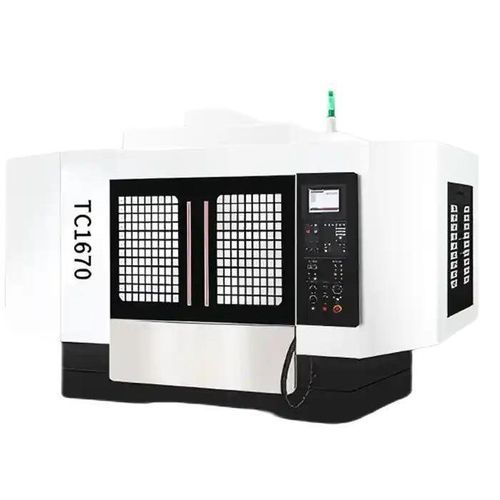

Perceuse-taraudeuse CNC TC-1675

d'établi3 axespour plaques

Aperçu du produit
Le TC-1675 est un centre CNC de perçage et taraudage grand format et grande vitesse, destiné à l'usinage précis de grandes plaques, panneaux et pièces multi-trous. Optimisé pour le taraudage en série, le perçage multi-face et le micro-perçage des alliages d'aluminium et des matériaux non ferreux, il offre une productivité élevée avec des trous sans bavures et un taraudage haute vitesse.

Principaux éléments

• Dimensions de la table (banc) : 1700×650 mm
• Course triaxiale (X / Y / Z) : 1800 / 750 / 400 mm (remarque : le tableau des spécifications indique 1600/750/400 mm pour une ligne)
• Capacité maximale de charge : 500 kg
• Vitesse de broche : 20,000 rpm

Caractéristiques clés

• Surface de travail extra-large : le banc 1700×650 mm permet d'accueillir panneaux, plaques et bases de moule sans repositionnement.
• Course X étendue (option 1800 mm) : permet l'usinage de pièces en une seule passe pour réduire les coûts de fixation et le temps d'usinage.
• Broche haute vitesse (20,000 rpm) : assure un taraudage propre et un micro-perçage sans bavures sur alliages d'aluminium et de magnésium.
• Changement d'outil rapide et positionnement précis : améliore les temps de cycle pour les opérations de perçage multi-trous et de taraudage.
• Capacité de charge élevée (500 kg) : adapté aux plaques épaisses et aux gros montages de moule.

Configurations recommandées

• ATC servo haute vitesse (changeur d'outils automatique) — réduit les temps de cycle pour les opérations multi-outils.
• Système de collecte des brouillards — améliore l'environnement opérateur et l'évacuation des copeaux.
• Refroidissement par le travers du broche — essentiel pour le taraudage en profondeur et les perceuses longues.
• Changeur de palette automatique (APC) — augmente la productivité en production par lots.
• Système de positionnement CCD — pour la vérification des montages et la correction automatique de l'orientation des pièces.

Cas d'application

• Client : fournisseur de boîtiers aluminium pour 5G (Chine).
• Pièce : boîtiers aluminium à paroi mince avec environ 70 trous taraudés.
• Configuration : TC-1675 avec ATC servo 20 outils et refroidissement par le travers du broche.
• Résultats : déviation du pas de filetage < ±0,01 mm ; temps de cycle < 80 s par boîtier ; déviation de circularité des trous < 5 μm ; aucun défaut de filetage signalé en cycles de taraudage haute vitesse.

Spécifications produit (extraites du tableau)

• Course triaxiale (X/Y/Z) : 1600/750/400 mm (voir remarque ci-dessus concernant 1800/750/400)
• Distance du nez principal au plan de travail : 150–550 mm
• Dimensions du banc (L×l) : 1700×650 mm
• Capacité maximale de charge : 500 kg
• Rainure en T (nombre × largeur × espacement) : 5×14×130
• Alésage / cône de broche : φ100 mm / BT30
• Vitesse de broche : 20,000 rpm
• Puissance moteur broche : 3,7 / 5,5 kW
• Vitesse rapide (X/Y/Z) : 30 / 36 / 48 m/min
• Vitesse de coupe/avance : 10 / 10 / 10 m/min
• Magasin d'outils : 21 emplacements ; Ø max outil φ60 mm / longueur 200 mm / poids 3 kg
• Temps de changement d'outil : 1,3 s (outil-outil)
• Précision de positionnement : 0,012 mm ; répétabilité : 0,008 mm
• Guides linéaires (X/Y/Z) : 35 / 35 / 45 mm
• Vis à billes (X/Y/Z) : 40 / 32 / 36 mm
• Couple moteurs servo (X/Y/Z) : 13,7 / 13,7 / 22,5 N·m
• Alimentation d'air : 280 L/min, 6–8 bar
• Puissance électrique totale : 15 KVA
• Dimensions globales (X×Y×Z) : 4000 × 3400 × 3100 mm
• Poids machine (approx.) : 6200 kg

Caractéristiques techniques

• Modèle : TC-1675
• Marque : MINNUO
• Dimensions du banc : 1700×650 mm
• Courses (X/Y/Z) : 1800 / 750 / 400 mm (détails modèle) — ligne du tableau : 1600/750/400 mm
• Charge maxi : 500 kg
• Vitesse broche : 20,000 rpm
• Cône broche : BT30 ; alésage broche : φ100 mm
• Puissance broche : 3,7 kW ou 5,5 kW
• Magasin d'outils : 21 emplacements ; Ø max φ60 mm / 200 mm / 3 kg
• Vitesse rapide (X/Y/Z) : 30 / 36 / 48 m/min
• Précision : 0,012 mm ; répétabilité : 0,008 mm
• Vis à billes : 40 / 32 / 36 mm
• Guides : 35 / 35 / 45 mm
• Puissance électrique totale requise : 15 KVA
• Poids approximatif : 6200 kg
