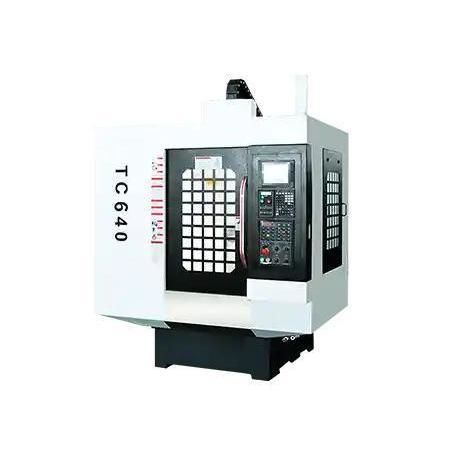

Perceuse-taraudeuse CNC TC-640

verticale3 axespour plaques

Aperçu
Le TC-640 est un centre vertical de perçage et taraudage CNC conçu pour l'usinage multi-trous haute vitesse et haute précision sur pièces de longueur moyenne et montages à plusieurs pièces. Il est équipé d'une broche BT30 à 20 000 tr/min, d'un déplacement en X de 600 mm et d'une table supportant 300 kg pour les productions à base de montages.

Caractéristiques clés

• Broche 20 000 tr/min avec interface BT30 pour perçage sans bavure et cycles de taraudage rapides.
• Course X de 600 mm pour pièces plus longues ou bridage multi-pièces.
• Table de 300 kg adaptée aux montages moyens et aux configurations denses.
• Courses Y/Z compactes (400 / 300 mm) pour pièces à géométrie serrée.
• ATC optionnel 16–20 postes pour changements d'outil rapides sur opérations multiples.

Configurations recommandées

• Système huile-brume ou MQL pour améliorer la durée de vie des outils et l'évacuation des copeaux lors de taraudage haute vitesse.
• Platine de bridage avec multi-serrages pour perçage en série ou pièces en miroir.
• Palpeur CNC optionnel pour l'alignement automatique des pièces et la mise à zéro des offsets d'outil.
• Option refroidissement haute pression pour améliorer l'aspect de surface et prolonger la durée des outils.

Cas d'application

• Client : fabricant européen d'appareils connectés.
• Usage : perçage et taraudage des boîtiers aluminium de routeurs.
• Configuration : TC-640 avec ATC 16 outils et platine de bridage 2 pièces.
• Résultat : 48 perçages/threads réalisés en moins de 30 s avec précision maintenue à ±0,007 mm.

Détails du produit

• Taille de la table (longueur × largeur) : 700×400 mm
• Course triaxiale (X / Y / Z) : 600 / 400 / 300 mm
• Capacité portante maximale : 300 kg
• Vitesse de broche : 20 000 tr/min

Spécifications produit (vue tableau)
Plage de travail - Course triaxiale (X/Y/Z) (mm) : 600/400/300
Plage de travail - Distance du nez de broche au plan de travail (mm) : 150~450
Table - Taille de table (longueur et largeur) (mm) : 700×400
Table - Capacité portante maximale (kg) : 300
Table - Rainure en T (nombre, largeur, espacement) : 3×14×120
Broche - Diamètre broche/trou cône (mm) : φ100/BT30
Broche - Vitesse principale (tr/min) : 20000
Broche - Puissance moteur broche (kW) : 3.7/5.5
Vitesse - Vitesse rapide (axes X/Y/Z) (m/min) : 48/48/48
Vitesse - Avance d'usinage (m/min) : 10/10/10
Magasin d'outils - Nombre d'outils : 21
Magasin d'outils - Diamètre/longueur/poids max outil : φ60 mm / 200 mm / 3 kg
Magasin d'outils - Diamètre max (plein/adjacent) (mm) : 60 / 80
Magasin d'outils - Temps d'échange outil (s) : 1.3
Précision machine - Précision de positionnement (X/Y/Z) (mm) : 0.008
Précision machine - Précision de répétition (X/Y/Z) (mm) : 0.005
Autres - Guidage linéaire (X/Y/Z) (mm) : 30/30/35
Autres - Vis à billes (X/Y/Z) (mm) : 32/32/32
Autres - Servo moteur (X/Y/Z) (N.m) : 9/9/22.5
Autres - Source d'air / pression : 280 L/min, 6~8 bar
Autres - Puissance électrique totale (KVA) : 15
Autres - Dimensions extérieures machine (XYZ) (mm) : 1880×2600×2700
Autres - Poids machine (env.) (kg) : 3300

Spécifications techniques

• Modèle : TC-640
• Cône / interface broche : BT30
• Vitesse broche : jusqu'à 20 000 tr/min
• Puissance moteur broche : 3.7 kW (standard) / 5.5 kW (option)
• Courses X/Y/Z : 600 / 400 / 300 mm
• Taille table : 700×400 mm
• Charge maximale table : 300 kg
• Capacité ATC : jusqu'à 16–20 outils (option)
• Positions magasin d'outils : 21
• Diamètre/longueur/poids max outil : φ60 mm / 200 mm / 3 kg
• Vitesse de rapids (X/Y/Z) : 48 m/min
• Avance d'usinage (X/Y/Z) : 10 m/min
• Précision de positionnement : 0.008 mm ; répétabilité : 0.005 mm
• Guidage (X/Y/Z) : 30/30/35 mm
• Vis à billes (X/Y/Z) : 32/32/32 mm
• Couple servo (X/Y/Z) : 9 / 9 / 22.5 N·m
• Besoin air : 280 L/min à 6–8 bar
• Capacité électrique : 15 KVA
• Poids machine approximatif : 3300 kg
