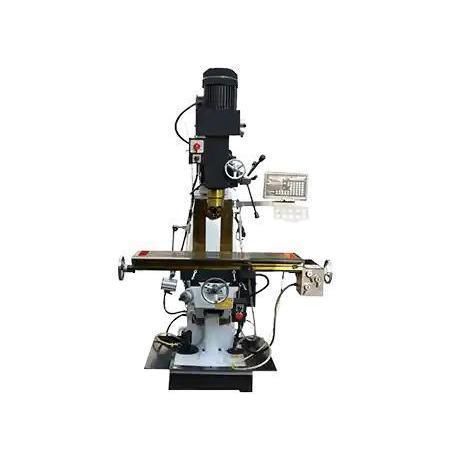

Perceuse-fraiseuse verticale ZX7550CW

pour acierpour plaque métalliquehaute précision

Description produit
Le ZX7550CW est une fraiseuse-perceuse verticale compacte conçue pour l'usinage polyvalent en environnements industriels et pédagogiques. Il intègre perçage, fraisage, alésage, meulage et taraudage dans une seule unité, adapté à la production en petites séries, à la réparation d'outils et au prototypage.

Informations générales

• Dimensions de la table : 1000×240 mm
• Largeur maxi de fraisage en bout : 100 mm
• Diamètre maxi du trou : 50 mm

Caractéristiques clés

• Cinq fonctions intégrées : perçage, fraisage, alésage, meulage, taraudage
• Tête de broche verticale pivotante à 90° pour usinages angulaires
• Empreinte compacte pour ateliers, centres de formation et ateliers d'outillage
• Option : avance automatique et affichage digital (DRO)
• Socle en fonte et guides trempés pour rigidité et durabilité

Configurations recommandées

• Système de broche : broche à vitesse réglable
• Table : table à rainures en T ; table inclinable ±45° ; options table rotative ou divisrice
• Système d'avance : avance manuelle standard ; avance électrique/automatique en option
• Refroidissement et lubrification : dispositif de pulvérisation de liquide de coupe ; lubrification centralisée automatique en option
• Fixation : dispositifs de fixation standard ; option système de changement rapide
• Sécurité et accessoires : tourelle d'outils haute vitesse (45°), DRO, capots de protection, arrêt d'urgence, verrou de sécurité, lampe de travail LED, disque de coupe

Cas d'application

• Client : atelier d'outillage (exemple régional)
• Pièce : gabarits et supports en acier pour maintenance de machines
• Configuration : ZX7550CW équipé de DRO et d'une avance automatique (configuration d'exemple)
• Résultats : précision en fraisage de rainure ≤±0,02 mm ; temps d'opération réduit d'environ 35 % grâce à la capacité multi-processus ; rugosité Ra ≤1,6 μm sur acier doux
• Retour client : répond aux besoins des opérations à faible volume et forte variété

Caractéristiques / spécifications techniques

• Table : 1000×240 mm (option table à rainures en T)
• Largeur maxi de fraisage en bout : 100 mm
• Diamètre maxi de perçage : 50 mm
• Fonctions combinées : perçage, fraisage, alésage, meulage, taraudage
• Broche : vitesse réglable (configurable)
• Tête de broche : verticale, pivot 90° pour usinage angulaire
• Options de table : inclinable ±45° ; table rotative/diviseuse disponible
• Avance : manuelle standard ; électrique/automatique en option
• Refroidissement : dispositif de pulvérisation de liquide de coupe
• Lubrification : lubrification centralisée automatique en option
• Construction : socle en fonte ; guides trempés
• Fixation : dispositifs standard ; option changement rapide
• Sécurité : capots de protection, arrêt d'urgence, verrou de sécurité, lampe LED
• Précision type (exemple) : fraisage de rainure ≤±0,02 mm ; rugosité Ra ≤1,6 μm (acier doux)
