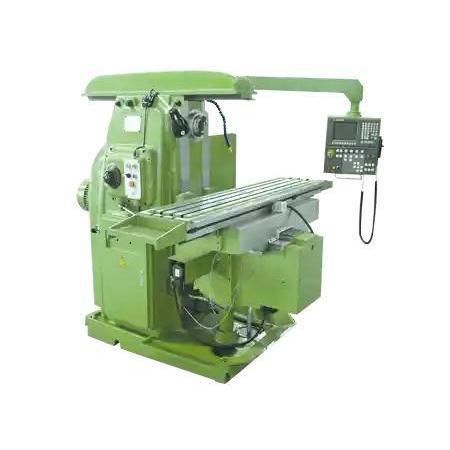

Fraiseuse CNC 4 axes XK6032

universelleà table rotativeà table rotative inclinable

Présentation
La série XK6032 est une fraiseuse universelle CNC conçue pour l'usinage multi-surface en modes vertical et horizontal. Équipée d'un plateau rotatif CNC assurant un indexage automatique 360° avec une précision de ±0,001°, la machine autorise l'usinage simultané sur quatre axes pour les pièces angulaires, cylindriques et prismatiques complexes. Elle réduit les changements de montage et améliore la répétabilité en production et en prototypage.

Principales caractéristiques

• Grande table: Table 1325×320 mm avec capacité de charge 300 kg pour un bridage sûr des pièces longues ou lourdes.
• Course: X 700 mm, Y 300 mm, Z 350 mm pour s'adapter à diverses tailles et géométries de pièces.
• Plateau rotatif CNC: Indexage automatique 360° et positionnement à ±0,001° pour opérations indexées et usinage 4 axes.
• Usinage multi-mode: Fraisage vertical et horizontal, perçage et alésage en un seul montage.
• Construction rigide: Châssis rigide et commande CNC avancée pour des déplacements stables et des tolérances constantes sous charge.

Configurations recommandées

• Broche: Broche à vitesse variable (recommandée) adaptée aux conditions de coupe.
• Options table: Table à rainures en T, table inclinable ±45°, intégration système de coordonnées et plateau rotatif.
• Avance: Avance manuelle avec réglage électrique de l'avance pour un positionnement précis.
• Refroidissement & lubrification: Dispositif de pulvérisation de liquide de refroidissement et lubrification centralisée automatique.
• Bridage: Montages standards avec dispositif de changement rapide pour réduire les temps de préparation.
• Guides: Guides à rouleaux ou glissières selon les exigences de rigidité dynamique.
• Sécurité & accessoires: Tourelle porte-outils 45° grande vitesse, affuteur numérique (DRO), tête divisée, capots de protection, arrêt d'urgence, verrou de sécurité, lampe de travail LED, disque de coupe.

Cas d'application

• Client: Fabricant de pièces mécaniques (Corée du Sud).
• Pièce: Brides de transmission et carters de pignonnerie usinés à partir de barre
• Montage: XK6032 équipé d'un plateau rotatif CNC et d'un système DRO.
• Résultats: Tolérances d'usinage maintenues à ±0,015 mm sur surfaces multi-angulaires ; temps de changement réduit d'environ 40 % grâce aux programmes 4 axes ; meilleure homogénéité de la finition et réduction des interventions manuelles.
• Retour client: « La XK6032 a rationalisé notre flux d'usinage des brides et augmenté le débit sans compromettre la précision. »

Caractéristiques techniques

• Dimensions de la table : 1325×320 mm
• Capacité de charge table : 300 kg
• Course X/Y/Z : 700 / 300 / 350 mm
• Plateau rotatif : Indexage automatique 360°, précision d'indexage ±0,001°
• Capacité d'usinage : Usinage simultané complet sur quatre axes (modes vertical & horizontal)
• Broche : Broche à vitesse variable (recommandée)
• Détails table : Table à rainures en T ; table inclinable ±45° en option ; support plateau rotatif et système de coordonnées
• Avance : Avance manuelle avec option de réglage électrique
• Refroidissement & lubrification : Dispositif de pulvérisation ; lubrification centralisée automatique
• Bridage : Montages standards et dispositif de changement rapide
• Guides : Guides à rouleaux ou glissières de précision
• Sécurité & protection : Capots de protection, arrêt d'urgence, verrou de sécurité, lampe de travail LED, DRO, tête divisée
