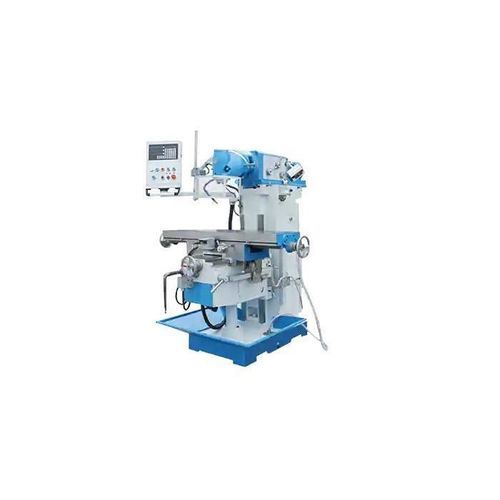

Fraiseuse 3 axes XL6230C

verticaleà colonneservo-motorisée

Aperçu
La série XL6230 de fraiseuses verticales à ram offre une base d'usinage rigide et économique, avec ram en fonte HT250 trempée et surfaces rectifiées à la main pour préserver la précision sur le long terme. Disponible en commande manuelle ou avec option d'avance servo pour la table, et conçue pour l'ajout ultérieur de DRO ou de retrofit CNC afin d'accompagner une montée en automatisation.

Principales caractéristiques

• Ram et glissières traitées: Ram en fonte HT250 trempée et rails de guidage durcis, surfaces rectifiées à la main pour rigidité et résistance à l'usure durables.
• Système d'avance de précision: Axes X/Y/Z avec glissières durcies; vis à billes préchargées en option pour une meilleure précision de positionnement.
• Commande manuelle avec réglage fin: Grandes manivelles et commandes micrométriques pour des opérations de finition précises.
• Avance table servo (option): Avance à trois axes servo en option pour améliorer la répétabilité et réduire la fatigue opérateur sur coupes longues ou répétitives.
• Architecture évolutive: Supporte l'installation de DRO et le retrofit CNC, permettant un investissement progressif vers la production automatisée.

Configurations recommandées

• Système broche: Broche à vitesse variable.
• Table de travail: Table à rainures en T; table basculante ±45°, table tournante et système de coordonnées en option.
• Système d'avance: Avance manuelle avec grandes manivelles; réglage électrique et avance servo disponibles.
• Refroidissement et lubrification: Dispositif d'arrosage; lubrification centralisée automatique en option.
• Système de bridage: Fixations standard et dispositifs de bridage à changement rapide pris en charge.
• Guidages de précision: Choix entre guidages roulants ou glissants.
• Sécurité et accessoires: Capots de protection, arrêt d'urgence, verrouillage de sécurité, lampe de travail LED, support pour tête divisée, tourelle rotative haute vitesse en option.

Tableau des modèles (principales dimensions)
Taille de la table : 1370×300 mm
Rainures en T (nb/largeur/pas) : 3/14/80 mm
Course max table X/Y/Z : 1000/380/400 mm

Cas d'application

• Client : Fabricant d'outillage – Indonésie.
• Pièce : Bases de montages en acier et supports à brides.
• Configuration : XL6230 équipée d'un DRO en option et d'une avance de table assistée par servo.
• Résultats : Stabilité dimensionnelle atteinte à ±0,02 mm ; temps de finition réduit de 25 % avec l'avance servo.
• Retour client : « L'XL6230 assure une rigidité constante et une voie claire vers l'industrialisation CNC. »

Caractéristiques / Spécifications techniques

• Modèle : XL6230C (série XL6230).
• Taille de la table : 1370 × 300 mm.
• Rainures en T : 3 rainures, 14 mm de largeur, pas 80 mm.
• Course max (X/Y/Z) : 1000 / 380 / 400 mm.
• Ram et glissières : Trempés (fonte HT250), surfaces rectifiées à la main.
• Options d'avance : Avance manuelle avec grandes manivelles ; avance trois axes servo en option ; vis à billes préchargées en option.
• Évolutivité : Supporte DRO et retrofit CNC.
• Broche : Broche à vitesse variable (recommandée).
• Options table : Table à rainures en T, table rotative ±45°, table tournante et système de coordonnées pris en charge.
• Refroidissement/lubrification : Dispositif d'arrosage ; lubrification centralisée automatique en option.
• Bridage : Fixations standard et dispositifs de bridage à changement rapide pris en charge.
• Sécurité/fonctions : Capots de protection, arrêt d'urgence, verrouillage de sécurité, lampe de travail LED, support tête divisée, tourelle rotative haute vitesse en option.
