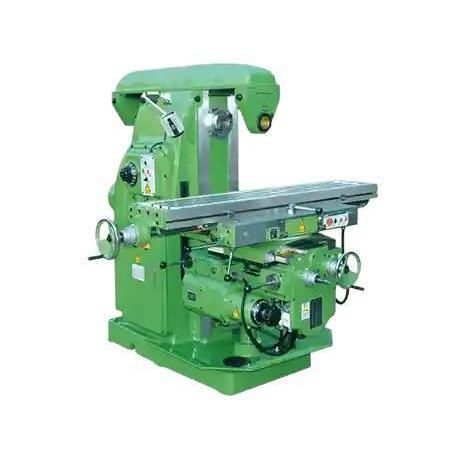

Fraiseuse verticale X6132BH

universellehorizontaleà table rotative

Présentation du produit
La fraiseuse horizontale universelle manuelle X6132BH est une machine à genouillère équipée d'une tête universelle permettant des opérations à la fois verticales et horizontales. Les surfaces de contact grattées à la main, les guidages traités thermiquement et la table rotative indexée à haute rigidité assurent stabilité et précision de positionnement pour l'usinage multi-surfaces. Un entraînement par engrenages trempés fournit la puissance nécessaire pour les coupes lourdes, tandis qu'une option vis à billes améliore la précision et la fluidité des axes.

Principales caractéristiques

• Moulinage double mode : la tête universelle permet l'usinage vertical et horizontal sans re-positionnement de la pièce.
• Table rotative de précision : table rotative indexée et rigide pour un positionnement multi-angle fiable.
• Guidages traités et grattés : axes et glissières traités thermiquement et grattés à la main pour un mouvement lisse et résistant à l'usure.
• Entraînement par engrenages lourds : engrenages trempés réduisant le jeu et assurant un couple de coupe constant pour l'usinage intensif.
• Option vis à billes : disponible pour augmenter la répétabilité de positionnement et la douceur des axes.

Configurations recommandées

• Système de broche : broche à vitesse réglable ; variantes avec broche horizontale ISO50 possibles.
• Table : table à rainures en T ; option de table rotative ±45° ; système de coordonnées et table tournante pour l'usinage multi-faces.
• Système d'avance : avance manuelle standard avec réglage d'avance électrique en option.
• Refroidissement et lubrification : dispositif de pulvérisation de liquide de coupe et lubrification centralisée automatique en option.
• Serre-joint : rainures en T avec dispositifs de bridage standard ; dispositifs à changement rapide en option.
• Guidages : choix entre guidages roulants ou glissants selon la configuration et les exigences de précision.
• Sécurité et accessoires : afficheur numérique (DRO), tête divisée, capots de protection, arrêt d'urgence et verrouillage de sécurité, lampe de travail LED, options de tourelle porte-outils haute vitesse.

Cas d'application (exemple)

• Client : atelier de fabrication général (cas d'exemple).
• Pièce usinée : supports de pompe.
• Configuration : X6132 équipée de DRO, table rotative et accessoire de broche horizontale.
• Résultats : temps de changement de montage réduit d'environ 40 % grâce au fraisage double mode ; précision de rainurage répétable dans ±0,025 mm ; passes en pleine profondeur stables avec l'entraînement par engrenages trempés.

Remarques et mentions complémentaires trouvées sur la page

• Plusieurs valeurs de table et de courses sont indiquées sur la page — elles correspondent probablement à différents sous-modèles ou présentations ; vérifier la configuration sélectionnée.
• Le catalogue (PDF) est disponible au téléchargement dans la section documents de la fiche produit.

Caractéristiques techniques

• Désignation du modèle : série X6132 / X6132BH.
• Dimensions de la table (référence) : 320×1600 mm (présentation alternative : 1325×320 mm selon la fiche).
• Course longitudinale max : 900 mm (manuelle) / 880 mm (automatique).
• Course transversale max : 255 mm (manuelle) / 240 mm (automatique).
• Structure : construction type genouillère avec tête universelle pour usinage vertical et horizontal.
• Traitement des surfaces : surfaces de contact grattées à la main ; guidages traités thermiquement.
• Table rotative : table rotative indexée à haute rigidité ; option de table rotative ±45°.
• Transmission : entraînement par engrenages trempés ; possibilité d'option vis à billes pour les axes.
• Avances : avance manuelle standard ; avance électrique en option.
• Refroidissement et lubrification : dispositif de pulvérisation de liquide de coupe ; lubrification centralisée automatique disponible.
• Bridage : rainures en T ; dispositifs de bridage standard ; options de bridage à changement rapide.
• Accessoires et sécurité : DRO, tête divisée, capots, arrêt d'urgence, verrouillage de sécurité, lampe LED, options de tourelle porte-outils.
