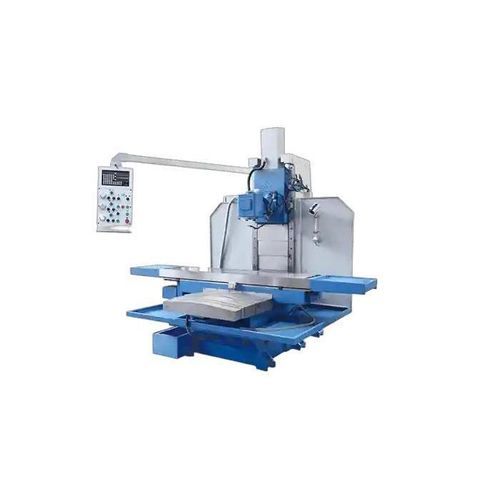

Fraiseuse CNC 3 axes XK715

horizontalepour acierà banc fixe

Présentation
La série XK715/XK716 de fraiseuses horizontales sur banc CNC est conçue pour les opérations d'usinage de grande dimension nécessitant rigidité, précision et efficacité. Avec une configuration à banc fixe et colonne/tête mobile, la machine offre une solidité structurelle élevée pour les coupes profondes et longues. Elle intègre des systèmes d'avance servo, des broches en acier allié de qualité supérieure et un refroidissement avancé pour supporter les modes d'usinage vertical et horizontal, ce qui la rend adaptée aux machines lourdes, à la fabrication de moules et aux équipements énergétiques.

Dimensions principales

• Dimensions de la table : 2500 × 600 mm
• Course table - X : 1800 mm
• Course table - Y : 700 mm

Principales caractéristiques

• Grande course et capacité de charge : 1800 mm sur l'axe X et 700 mm sur l'axe Y pour les grandes pièces.
• Technologie de broche de précision : broche en acier allié de qualité, équilibrée dynamiquement et supportée par des roulements céramiques préchargés avec lubrification par brouillard d'huile pour une durée de vie prolongée.
• Système de contrôle thermique efficace : flux de liquide de coupe couvrant largement, filtration en deux étapes et séparation huile/eau pour maintenir des conditions d'usinage stables et réduire la maintenance.
• Mécanisme d'avance CNC avancé : précision de positionnement en boucle fermée ±0,005 mm avec ajustement intelligent de l'avance servo pour une meilleure répétabilité.
• Support de modes d'usinage double : configurable pour usinage vertical et horizontal avec des dispositifs rotatifs optionnels pour des capacités étendues.

Configurations recommandées

• Système de broche : broche à vitesse variable infinie, tête rotative 360°
• Table : table rotative horizontale grand format ±45°
• Système d'avance : vis à billes trois axes, option d'avance manuelle, réglage d'avance électrique
• Refroidissement et lubrification : système de pulvérisation de liquide de coupe, réservoir d'eau de refroidissement, pompe de lubrification électronique automatique
• Système de bridage : tête divisante, dispositifs de fixation sur mesure
• Système d'entraînement : entraînements servo-moteurs indépendants sur trois axes
• Guidages de précision : guidages roulants ou glissants (configurables)
• Autres (sécurité) : tourelle porte-outils rotative haute vitesse 45°, affichage numérique, tête divisante, volant E, capots de protection, bouton d'arrêt d'urgence, verrouillage de sécurité

Cas d'application

• Client : fabricant de machines de construction lourde – Inde
• Pièce : plaques de base en acier et structures de châssis pour pelles
• Montage : XK716 avec table rotative CNC 4e axe et unité de refroidissement de broche
• Résultats : planéité maintenue à ±0,01 mm sur 1200 mm ; réduction du temps de cycle d'usinage de 25 % grâce à l'optimisation des avances et de l'indexation rotative ; amélioration de la régularité des pièces et de la finition en production multi-équipe
• Retour client : "Cette machine a dépassé nos attentes en termes de rigidité et de productivité. Sa capacité à conserver la précision sous charge en a fait un choix idéal pour nos grandes pièces structurelles."

Spécifications techniques

• Marque : MINNUO
• Modèle / Série : XK715/XK716 Series
• Table : 2500 × 600 mm
• Course axe X : 1800 mm
• Course axe Y : 700 mm
• Broche : broche en acier allié de haute qualité, équilibrée dynamiquement ; roulements céramiques préchargés ; lubrification par brouillard d'huile ; vitesse variable infinie (recommandée)
• Précision de positionnement : ±0,005 mm en boucle fermée (système d'avance)
• Entraînement d'avance : entraînements servo-moteurs indépendants sur trois axes ; vis à billes trois axes
• Options de table : table rotative horizontale grand format ±45° ; dispositifs rotatifs optionnels (4e axe)
• Refroidissement et filtration : flux de liquide de coupe à large couverture avec filtration en deux étapes et séparation huile/eau ; réservoir d'eau de refroidissement
• Lubrification : pompe de lubrification électronique automatique
• Bridage et outillage : tête divisante ; dispositifs de fixation sur mesure ; tourelle porte-outils rotative haute vitesse 45°
• Guidages : guidages roulants ou glissants (configurables)
• Applications typiques : composants de machines lourdes, fabrication de moules, équipements énergétiques, grandes pièces structurelles
