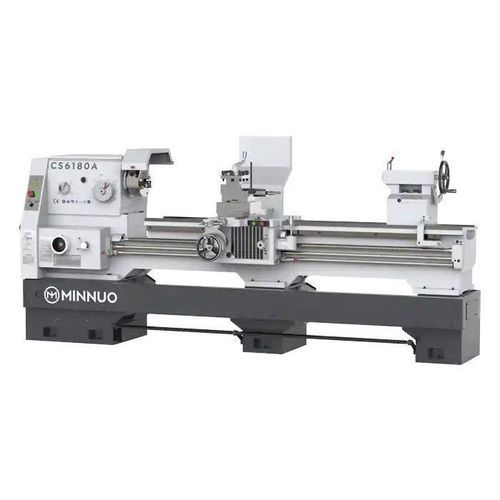

Tour conventionnel C series

horizontalà banc platpoussé à courroie

Vue d'ensemble Le C6132/C6160 est un tour manuel polyvalent adapté au tournage d'arbres, de brides et de pièces cylindriques. Il traite des diamètres de pièces de 320 mm à 600 mm, offre des performances fiables et des commandes mécaniques conviviales pour l'usinage général, la réparation en atelier et la fabrication légère. Caractéristiques principales

• Gamme de dimensions flexible : C6132 tournant au maximum Ø320 mm ; C6160 tournant au maximum Ø600 mm.
• Grand débattement sur la selle : jusqu'à Ø800 mm - idéal pour les pièces courtes, de grand diamètre et les contours complexes.
• Alésage de la broche de 52 mm : supporte les arbres creux de diamètre modéré et les matériaux en barre.
• Mécanique facile à utiliser : commandes manuelles traditionnelles et alimentation par boîte de vitesses pour une faible courbe d'apprentissage et une grande facilité d'utilisation.
• Lit et glissières robustes : précision durable et résistance aux vibrations lors des coupes plus difficiles.

Configurations recommandées

• Broche : Options de broches de haute précision (ex, SKF, NSK).
• Mandrin : mandrin à trois mors avec dispositif de protection du mandrin ; mandrin manuel indépendant à quatre mors en option.
• Système d'entraînement : options d'entraînement par courroie ou par moteur.
• Tourelle : tourelle simple avec poteau d'outil carré.
• Système de refroidissement : système de refroidissement conventionnel ou intégré.
• Support : support stable, lunette disponible.
• Autres options : appui central, couvercle de protection, contre-pointe manuelle, lampe de travail.

Cas d'application

• Client : Centre de réparation d'équipement (Europe de l'Est).
• Machine dans l'étude de cas : C6160 avec mandrin à 3 mors et lunette.
• Utilisation : réparation d'arbre, alésage de manchon, filetage d'extrémité de tuyau.
• Notes de performance : concentricité atteinte à ±0,03 mm ; utilisation facile avec un minimum de formation ; durable en fonctionnement continu sur deux postes ; changements de boîte de vitesses en douceur et filetage cohérent.

Spécifications du produit (résumé) Paramètres | C6132 / C6232 | C6136 | C6140 | C6160 Capacité d'usinage - Diamètre maximal de la pièce sur le banc | 320 mm | 360 mm | 400 mm | 600 mm Diamètre de rotation max. du plateau d'entraînement | 200 mm | 200 mm | 230 mm | 440 mm Diamètre de rotation max. à la selle | 590 mm | 590 mm | 630 mm | 800 mm Entraxe (longueurs disponibles) | 750 / 1000 / 1500 / 2000 mm (varie selon le modèle) | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 / 1500 / 2000 mm Diamètre de l'alésage de la broche | 52 mm | 52 mm | 52 mm | 52 mm Taille de l'extrémité de la broche | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Alésage conique de la broche | MT6 | MT6 | MT6 | MT6 Plage de vitesse de la broche (paliers) | 36-1600 tr/min (9 paliers) | 36-1600 tr/min (9 paliers) | 36-1600 tr/min (9 paliers) | 36-1600 tr/min (12 paliers) Avance - Gamme de filetages métriques | 0,5-14 mm (18 types) | 0,5-14 mm (18 types) | 0,5-14 mm (18 types) | 0,5-14 mm (18 types) Alimentation - Gamme de filetages en pouces | 2-40 / pouce (28 types) | 2-40 / pouce (28 types) | 2-40 / pouce (28 types) | 2-40 / pouce (28 types) Avance - Gamme de filets modulaires | 0,25-3,5 mπ (17 types) | 0,25-3,5 mπ (17 types) | 0,25-3,5 mπ (17 types) | 0,25-3,5 mπ (17 types) Course du petit porte-outil | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm Course du chariot transversal | 180 mm | 180 mm | 180 mm | 180 mm Section du porte-outil | 20 × 20 mm² | 20 × 20 mm² | 20 × 20 mm² | 22 × 22 mm² | 20 × 20 mm² | 22 × 22 mm² | 22 × 22 mm² Diamètre de la douille de la contre-pointe | 75 mm (tous les modèles) Conicité de la douille de la contre-pointe | MT5 (tous les modèles) Course de la douille de queue | 160 mm (tous les modèles) Puissance du moteur principal | 4 kW (C6132), 4/5.5 kW (C6136), 4 kW (C6140), 7.5 kW (C6160) Dimensions hors tout de la machine (exemples par entraxe) | Pour 750 mm : 2100 × 1150 × 1550 mm (typique) ; pour 1000 mm : 2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm (en fonction du modèle) ; pour 1500 mm et 2000 mm, les longueurs augmentent en conséquence. Poids (approx.) | C6132 : 1300-1800 kg ; C6136 : 1500-1600 kg ; C6140 : 1500-1600 kg ; C6160 : 1800-2300 kg Caractéristiques / Spécifications techniques

• Taille de la pièce à usiner : Ø320-Ø600 mm selon le modèle.
• La plage de pivotement des selles : Ø590-Ø800 mm selon le modèle.
• Alésage de la broche : 52 mm.
• Cône de la broche : MT6 ; extrémité de la broche : SO-C6 / ISO-C6 selon le modèle.
• Vitesse : jusqu'à 1600 tr/min (réducteur à étages ; le nombre d'étages dépend du modèle).
• Capacité de filetage : gammes métriques, en pouces et modulaires incluses (plusieurs types sélectionnables).
• Poteau : poteau carré, section typique 20×20 mm² (22×22 mm² sur le plus grand modèle).
• Poupée de queue : Cône MT5, diamètre de douille de 75 mm, course de 160 mm.
• Options de moteur principal : de 4 kW à 7,5 kW selon le modèle.
• L'empreinte et le poids typiques de la machine varient selon l'entraxe et le modèle (voir le tableau des spécifications ci-dessus).
