Tour CNC MNF40
horizontal2 axesà banc plat

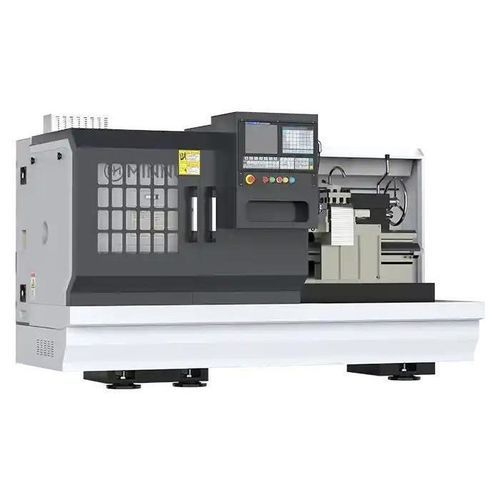

Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat
Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat
Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat - image - 2
Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat - image - 3
Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat - image - 4
Tour CNC - MNF40 - Minnuo - horizontal / 2 axes / à banc plat - image - 5
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Structure
à banc plat
Nez de broche
A2-8, A2-6
Nombre d'outils
4 outils
Système d'entraînement
servo-motorisées
Applications
pour métal, pour applications automobiles, pour production de petites pièces, pour ligne de production
Performance
de haute précision, puissant
Autres caractéristiques
compact, avec axe Y, multifonction
Fonction combinée
d'alésage, filetage, de finition, perçage
Options et accessoires
à chargement/déchargement automatisé, avec robot portique, à moteur linéaire
Vitesse de rotation

Max: 2 500 rpm
(15 707,963 rad.min-1)

Min: 150 rpm
(942,478 rad.min-1)

Diamètre de la pièce

240 mm
(9 in)

Longueur de la pièce

Max: 750 mm
(30 in)

Min: 550 mm
(22 in)

Diamètre de coupe maximale

400 mm
(16 in)

Longueur de coupe maximale

Max: 620 mm
(24 in)

Min: 420 mm
(17 in)

Course X

280 mm
(11 in)

Course Z

Max: 750 mm
(30 in)

Min: 550 mm
(22 in)

Avance rapide sur X

0 m/s
(0 ft/s)

Avance rapide sur Z

0 m/s
(0 ft/s)

Puissance nominale

Max: 7,5 kW
(10,2 hp)

Min: 5,5 kW
(7,5 hp)

Longueur hors tout

2 000 mm
(79 in)

Largeur hors tout

1 600 mm
(63 in)

Hauteur totale

1 800 mm
(71 in)

Poids

Max: 2 200 kg
(4 850 lb)

Min: 1 900 kg
(4 189 lb)

Description

Aperçu
Le tour CN à banc plat MNF40 est conçu pour l'usinage précis et peu encombrant de pièces de petite à moyenne taille. Son banc monobloc en fonte et ses guides durcis assurent rigidité et répétabilité pour le tournage, le filetage, le perçage et l'alésage en atelier de production, réparations et outillage.

Détails du modèle
  • Longueur maximale de pièce : 550 mm (standard)
  • Diamètre de tournage max. (plateau) : 400 mm
  • Longueur de tournage maximale : 420 mm (standard)
  • Puissance moteur broche : 5,5 / 7,5 kW


Principales caractéristiques
  • Structure de banc renforcée : Banc monobloc moulé avec rails d'entraînement durcis pour une stabilité dimensionnelle à long terme.
  • Empreinte compacte : Conçu pour pièces de taille moyenne lorsque l'espace au sol est limité.
  • Transmission broche performante : Versions 5,5/7,5 kW pour finition et coupes plus lourdes; différents types de broche disponibles.
  • Polyvalence d'usinage : Supporte tournage, dressage, filetage, perçage et alésage (compatibilité métrique/impériale).
  • Intégration CNC flexible : Compatible FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi et autres contrôles.
  • Guides durcis et banc monobloc pour meilleure précision et réduction des vibrations.


Configurations recommandées
  • Broche : Options roulements de précision (SKF/NSK), broche à eau center-out ou broche hydraulique.
  • Système d'entraînement : Moteurs servo standard; option moteur linéaire pour plus de précision et vitesse.
  • Automatisation : ATC (changeur d'outils automatique), chargement/déchargement automatique, intégration robotique.
  • Tourelle : Tourelle électrique ou servo; tourelles à axe Y disponibles.
  • Refroidissement : Systèmes de refroidissement haute pression ou intégrés.
  • Contrôle CN : Prise en charge des principaux contrôleurs; paramétrage personnalisé sur demande.
  • Mesure & surveillance : Détection casse-outil, sonde Renishaw OMP60, palpeur Renishaw TS27R.
  • Autres options : mandrin hydraulique/pneumatique, capots de protection, convoyeur à copeaux chaîne, collecteur de brouillard d'huile.


Cas d'application
  • Client : Atelier de pièces de précision – Pologne
  • Cas d'usage : Usinage en série de composants d'entraînement automobile
  • Configuration : Cellule avec porte-outil automatique et convoyeur à copeaux (exemple)
  • Résultats : Précision maintenue dans ±0,015 mm; temps de cycle amélioré d'environ 20% par rapport aux montages manuels; qualité constante sur plus de 500 pièces par lot
  • Retour client : « Parfaitement adapté à notre atelier — compact, fiable et efficace. »


Spécifications produit (MNF40 - valeurs sélectionnées)
  • Diamètre maximum de passage sur banc : 400 mm
  • Diamètre maximum sur chariot : 240 mm
  • Diamètre de tournage maxi (plateau) : 400 mm
  • Longueur maxi de pièce : 550 / 750 mm (options)
  • Longueur de tournage maxi : 420 / 620 mm (variantes)
  • Nez de broche : A2-6 / A2-8
  • Alésage broche : 48 / 82 mm
  • Vitesse broche : 150–2500 / 150–1800 tr/min (options)
  • Type broche : vitesse réglable en continu
  • Puissance moteur broche : 5,5 / 7,5 kW
  • Mandrin : mandrins manuels, Ø 200 / 250 mm
  • Vitesse rapide axe X : 6 m/min; axe Z : 8 m/min
  • Course axe X : 280 mm; axe Z : 550 / 750 mm
  • Type de guide : rails durcis (hardtrack)
  • Capacité porte-outil : 4 outils; section porte-outil : 20×20 mm
  • Contre-pointe : cône MT4; alésage queue : 60 mm; course 100 mm
  • Poids net : ~1900–2200 kg (selon configuration)
  • Dimensions machine (L×l×H) : 2000/2200 × 1600 × 1800 mm


Caractéristiques techniques
  • Modèle : MNF40
  • Type : Tour CN à banc plat pour pièces de taille moyenne
  • Puissance broche : 5,5 / 7,5 kW
  • Plage de vitesses broche : jusqu'à 2500 tr/min (selon modèle)
  • Vitesse rapide : X 6 m/min, Z 8 m/min
  • Capacité porte-outil : 4 outils; section 20×20 mm
  • Contre-pointe : MT4; alésage 60 mm; course 100 mm
  • Guides : rails durcis (hardtrack)
  • Poids & emprise : ~1900–2200 kg; 2000/2200 × 1600 × 1800 mm
