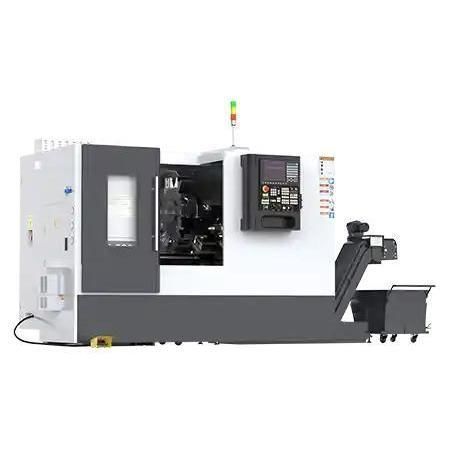

Tour CNC MN500L

horizontal2 axesbanc incliné

Aperçu
Le MN500L est un tour CNC à banc incliné compact, conçu pour l'usinage de précision de pièces en barres et disques. Il accepte une capacité barre maximale de Ø50 mm, un diamètre de tournage maximal de Ø320 mm et des courses X : 200 mm / Z : 580 mm, offrant une production précise et répétable sur un faible encombrement.

Détails du modèle

• Course axe X : 200 mm
• Course axe Z : 580 mm
• Capacité barre max. : 50 mm
• Diamètre de traitement max. (plateau) : 320 mm

Caractéristiques clés

• Usinage barres jusqu'à Ø50 mm : Adapté à la production automatique d'arbres, bagues, boulons, éléments de fixation et raccords hydrauliques.
• Diamètre de tournage max Ø320 mm : Permet l'usinage de faces et de pièces disque sans changer de machine.
• Courses compactes X = 200 mm / Z = 580 mm : Mouvement précis et réponse rapide pour des pièces de petite à moyenne taille.
• Structure haute rigidité : Banc monobloc à nervures pour amortissement des vibrations et stabilité thermique.
• Prêt pour l'automatisation : Compatible avec alimentateurs de barres, récupérateurs de pièces et systèmes de chargement robotisés.

Configurations recommandées

• Configuration broche : Broche électrique haut régime, option double broche, outils entraînés en Y (option)
• Système d'outillage : Tourelle servo, compensation d'outil
• Système de bridage : Mors hydrauliques, pneumatiques, mécaniques ou magnétiques
• Alimentation et entraînement : Entraînements linéaires, vis à billes, moteurs servo
• Refroidissement et lubrification : Options interne/externe et refroidissement haute pression
• Compatibilité commande : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Autres options : Bras robot, sonde Renishaw, convoyeur à copeaux en chaîne, collecteur de brume d'huile

Cas d'application

• Client : Usine européenne de connecteurs automobiles
• Pièce : Coque de connecteur en acier, Ø48 mm × 60 mm
• Configuration : MN500L avec alimentateur de barres, tourelle 12 postes et commande FANUC (exemple)
• Résultats : Production bar-fed entièrement automatisée ; concentricité maintenue dans ±0,005 mm ; rugosité Ra ≤ 1,0 µm sur la face tournée

Spécifications produit (vue tableau)

• Modèle : 235LANCEN
• Diamètre max. au-dessus du banc : 460 mm
• Diamètre max. au-dessus du côté : 260 mm
• Longueur max. de la pièce : 550 mm
• Capacité barre max. : 50 mm
• Diamètre de traitement max. (plateau) : 320 mm
• Nez de broche : A2-6 (GB59001)
• Alésage de broche : 65 mm
• Vitesse broche : 4 000 tr/min
• Mode variation broche : variation stepless
• Puissance moteur broche : 15 kW
• Type de mandrin : Mandrin hydraulique (8")
• Rapide axe X : 30 m/min
• Rapide axe Z : 36 m/min
• Couple moteurs X/Z : 12 N·m
• Type de guidage : Rails
• Type de tourelle : Horizontale 12 postes
• Dimension porte-outil : 25 × 25 mm
• Contre-pointe : Quill hydraulique Ø65 mm, course 80 mm, cône MT4
• Puissance totale nominale : 20 kW
• Poids net approximatif : 2600 kg
• Dimensions machine (L×l×H) : 3700 × 1750 × 1750 mm

Caractéristiques / spécifications techniques

• Modèle : MN500L
• Type de machine : Tour CNC à banc incliné
• Capacité barre : Ø50 mm
• Diamètre max. de tournage (plateau) : Ø320 mm
• Course axe X : 200 mm
• Course axe Z : 580 mm
• Vitesse max. broche : 4 000 tr/min
• Puissance moteur broche : 15 kW
• Puissance totale : 20 kW
• Mandrin : Mandrin hydraulique 8"
• Tourelle : 12 postes horizontale
• Porte-outil : 25 × 25 mm
• Contre-pointe : Hydraulique, Ø quill 65 mm, course 80 mm, cône MT4
• Rapides : X 30 m/min, Z 36 m/min
• Alésage broche : 65 mm
• Guidage : Rails
• Poids net env. : 2600 kg
• Empreinte (L×l×H) : 3700 × 1750 × 1750 mm
