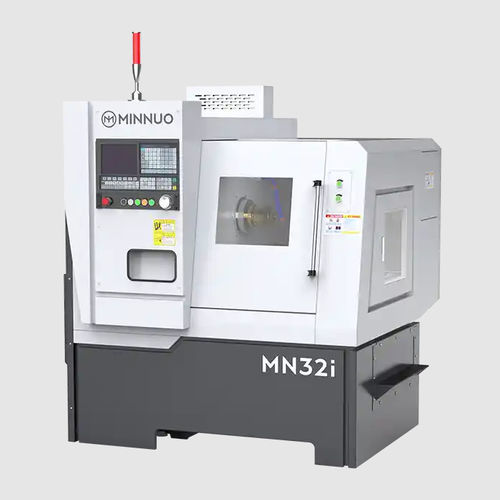

Tour CNC MN32i

horizontal2 axesà banc plat

Présentation Le MN32i est un tour CNC banc plat compact à grande rigidité conçu pour l'usinage de pièces en barre et en disque. Il assure un tournage précis avec une capacité barre maximale de Ø39 mm et un diamètre d'usinage jusqu'à Ø320 mm. Avec des courses X de 280 mm et Z de 330 mm, le MN32i offre des performances stables, une longue durée de vie des outils et une productivité élevée dans un encombrement réduit.

Détails du modèle

• Capacité barre max. : 39 mm
• Diamètre max. de traitement (plateau) : 320 mm
• Course axe X : 280 mm
• Course axe Z : 330 mm

Caractéristiques clés

• Capacité barre Ø39 mm : Adapté à l'alimentation de petits arbres, goupilles et pièces de connectique via alimentateurs de barres.
• Diamètre de tournage max Ø320 mm : Permet l'usinage de composants disque plus larges et de brides sur une configuration banc plat.
• Plage de course : X = 280 mm / Z = 330 mm : Supporte des opérations compactes et efficaces pour des pièces de petite à moyenne taille.
• Conception banc plat avec serrage puissant : Améliore la rigidité opérationnelle pour les applications alimentées en barre ou nécessitant des efforts de coupe élevés.
• Tourelle servo haute vitesse : Permet des changements d'outil rapides pour les opérations multi-étapes et des temps de cycle réduits.

Configurations recommandées

• Broche : Options de broches haute précision (SKF, NSK), broche water-center, broche hydraulique
• Système d'entraînement : Moteur servo, entraînement par moteur linéaire pour haute précision et vitesse
• Automatisation : Changeur d'outils automatique (ATC), chargement/déchargement automatique, intégration robotisée
• Tourelle : Tourelle électrique, tourelle servo, tourelle motorisée en Y, porte-outil électrique vertical
• Système de refroidissement : Système de refroidissement haute pression, refroidissement intégré
• Système CNC : FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, etc.
• Mesure et surveillance : Détection casse-outil, palpeur d'œuvre Renishaw OMP60, comparateur d'outil Renishaw TS27R
• Autres options : Porte-pinces/mandrins hydrauliques/pneumatiques, carénage de protection, convoyeur copeaux à chaîne, collecteur brouillard d'huile

Cas d'application

• Client : Fabricant de fixations (Europe de l'Est)
• Pièce : Tête de boulon en acier allié, Ø36 mm × 45 mm
• Montage : MN32i + alimentateur de barres + tourelle servo 8 outils
• Résultats : Poste en production non supervisée 12 heures, tolérances respectées ±0,005 mm, filetage propre avec très peu d'ébavurage, temps de cycle par pièce : 28 secondes

Caractéristiques / spécifications techniques

• Diamètre maximum tournant au-dessus du banc : 320 mm
• Diamètre maximum tournant au-dessus du chariot : 70 mm
• Longueur de traitement maximale : 280 mm
• Capacité barre max. : 39 mm
• Diamètre max. de traitement (plateau) : 320 mm
• Nez de broche : A2-5 (GB59001)
• Alésage de broche : 48 mm
• Vitesse de broche : 50 - 4000 tr/min (commande de vitesse continue)
• Puissance moteur broche : 3,7 kW
• Type de mandrin : Pinces/mandrins hydrauliques
• Taille du mandrin : 6 pouces
• Vitesse rapide axe X : 24 m/min
• Vitesse rapide axe Z : 24 m/min
• Couple moteur servo axe X : 4 N·m
• Couple moteur servo axe Z : 4 N·m
• Course axe X : 280 mm
• Course axe Z : 330 mm
• Type de glissière : rails
• Type de porte-outil : spatule
• Taille carrée porte-outil : 20×20 / 025 mm
• Puissance nominale totale : 6 kW
• Courant nominal total : 13 A
• Poids net : 1400 kg
• Dimensions machine (L×l×H) : 1620 × 1420 × 1700 mm
