Fraiseuse 3 axes XA62 series
universelleindustriellehaute rigidité

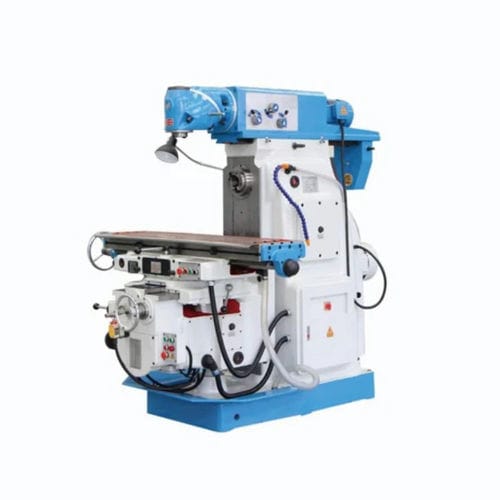

Fraiseuse 3 axes - XA62 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - universelle / industrielle / haute rigidité
Fraiseuse 3 axes - XA62 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - universelle / industrielle / haute rigidité
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
universelle
Applications
industrielle
Autres caractéristiques
haute rigidité
Course X

680 mm, 700 mm, 880 mm, 900 mm, 1 100 mm
(26,77 in, 27,56 in, 34,65 in, 35,43 in, 43,31 in)

Course Y

240 mm, 255 mm, 300 mm, 315 mm
(9,45 in, 10,04 in, 11,81 in, 12,4 in)

Course Z

360 mm, 380 mm
(14,17 in, 14,96 in)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Vitesse de rotation

Max: 1 600 rpm
(10 053,096 rad.min-1)

Min: 30 rpm
(188,496 rad.min-1)

Description

Présentation
La série XA62 est une fraiseuse universelle équipée d'une tête de fraisage rotative en deux sections. La broche pivote à 360° sur les axes vertical et horizontal et intègre une douille télescopique pour le fraisage sous tout angle. Le passage vertical/horizontal s'effectue en un clic sans changer la tête de fraisage, offrant une rigidité supérieure à une conception en trois sections.

Caractéristiques principales
  • Série de modèles : XA62 (variantes : XA6232, XA6240)
  • Cône de broche : ISO (7:24) — XA6232 : V : ISO40 / H : ISO50 ; XA6240 : V : ISO40/ISO50 / H : ISO50
  • Plage de vitesses de broche : Vertical 35–1600 tr/min ; Horizontal 30–1500 tr/min
  • Étages de vitesses : Vertical 11 étapes ; Horizontal 18 étapes
  • Puissance moteur broche : XA6232 = 7,5 kW ; XA6240 = 11 kW
  • Dimensions du plateau : XA6232 = 1320×320 mm (option 1600×320) ; XA6240 = 1700×400 mm (option 2000×400)
  • Rainures en T de la table : XA6232 = 3-18-70 ; XA6240 = 3-18-90
  • Capacité de surcharge du plateau : XA6232 = 300 kg ; XA6240 = 500 kg
  • Courses (manuel / manœuvre) : X - XA6232 700/680 mm (900 en option), XA6240 900/880 mm (1100 en option) ; Y - XA6232 255/240 mm, XA6240 315/300 mm ; Z - les deux 380/360 mm
  • Vitesse d'avance de coupe : X/Y 23,5–1180 mm/min ; Z 8–394 mm/min
  • Vitesse de déplacement rapide : X/Y 2300 mm/min ; Z 770 mm/min
  • Angle maximum d'inclinaison de la table : ±45° ; Distance axe broche-table : XA6232 30–350 mm ; XA6240 30–410 mm
  • Dimensions (L×P×H) : XA6232 2294×1770×1665 mm ; XA6240 2560×2130×1800 mm
  • Poids approximatif : XA6232 ≈ 2650 kg ; XA6240 ≈ 3850 kg


Domaines d'application
  • Fraisage de pièces moyennes et grandes
  • Fraisage angulaire et oblique grâce à la douille télescopique et la rotation 360°
  • Usinage d'outillages, moules et pièces industrielles lourdes
  • Opérations nécessitant un changement rapide entre fraisage vertical et horizontal


Configurations optionnelles
  • Allongement de plateau (options 1600×320 mm, 2000×400 mm)
  • Extensions de course X (900 mm / 1100 mm en option)
  • Options de broche et accessoires pour adaptation aux outillages spécifiques et intégration CNC
