Fraiseuse 3 axes XA50 series

verticale

Présentation

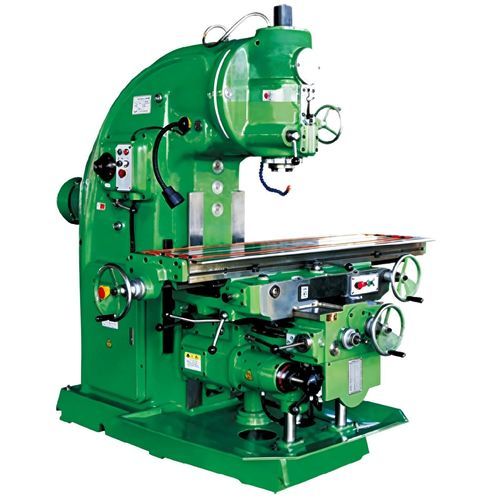

Les fraiseuses verticales manuelles XA5032 et XA5040 sont conçues pour les opérations d'usinage général des métaux en atelier industriel. Elles disposent d'un broche verticale avec inclinaison réglable, d'un avancement manuel avec table manuelle ou semi-automatique en option, adaptées au perçage, fraisage, surfacage et usinages en angle.

Construction
Les principaux éléments — base, colonne, table, coulisse intermédiaire, coulisse de levage et boîte de broche — sont en fonte de matériau haute résistance et bénéficient d'un traitement de vieillissement artificiel pour garantir la stabilité dimensionnelle à long terme et limiter les déformations en charge. Les ensembles broche et la table sont conçus pour une grande précision et une portance renforcée.

Données techniques

• Dimensions table (mm) : XA5032 — 1325×320 (1600×320) ; XA5040 — 1700×400 (2000×400)
• Rainures en T table (nb/largeur/espacement mm) : XA5032 — 3-18-70 ; XA5040 — 3-18-90
• Charge maximale table : XA5032 — 500 kg ; XA5040 — 800 kg
• Déplacement X (long.) Manuel/Auto (mm) : XA5032 — 700/680 ; XA5040 — 900/880 (1100 optionnel)
• Déplacement Y (lat.) Manuel/Auto (mm) : XA5032 — 255/240 ; XA5040 — 315/300
• Déplacement Z (vertical) Manuel/Auto (mm) : XA5032 — 370/350 ; XA5040 — 385/300
• Vitesses rapides (mm/min) : X 2300, Y 1540, Z 770 (les deux modèles)
• Alésage broche (mm) : 29 (les deux modèles)
• Plage de vitesses broche (tr/min) : 30–1500 (les deux modèles), 18 rapports
• Angle de rotation tête fraiseuse : ±45° (les deux modèles)
• Distance axe broche–table (mm) : XA5032 — 60–430 ; XA5040 — 130–515
• Puissance moteur broche (kW) : XA5032 — 7.5 ; XA5040 — 11
• Dimensions (mm) : XA5032 — 2294×1770×1904 ; XA5040 — 2556×2159×2298
• Masse approximative (kg) : XA5032 — 3200 ; XA5040 — 4250

Applications et options
Adaptée au fraisage général, à l'usinage de rainures, au surfacage et aux opérations d'usinage en angle en ateliers de mécanique. XA5040 propose une course X optionnelle étendue (1100 mm). Accessoires et configurations spécifiques (moteurs, commandes, outillage) disponibles sur demande ; contacter le fabricant ou le distributeur pour la compatibilité et l'installation.
