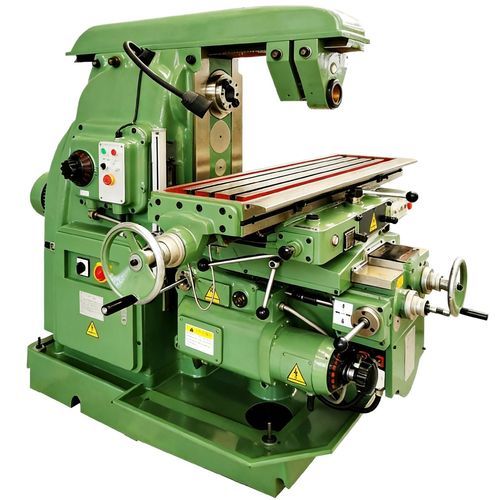

Fraiseuse 3 axes XA61 series

universelleà table mobile

Présentation
Fraiseuse horizontale manuelle à table élévatrice universelle pour l'usinage de surfaces planes, de rainures et d'engrenages. Convient aux ateliers mécaniques et aux services de production. Compatible avec tête de fraisage universelle, table tournante et tête à indexer pour élargir les possibilités d'utilisation.

Données techniques (paramètres principaux)

• Modèles : XA6132 et XA6140.
• Dimensions de la table : XA6132 = 1320×320 (1600×320 en option) ; XA6140 = 1700×400 (2000×400 en option).
• Glissoir T de la table (nombre‑largeur‑entraxe) : XA6132 = 3‑18‑70 ; XA6140 = 3‑18‑90.
• Surcharge maximale table de travail : XA6132 = 500 kg ; XA6140 = 800 kg.
• Puissance moteur broche : XA6132 = 7,5 kW ; XA6140 = 11 kW.
• Plage de vitesse broche : 30–1500 tr/min, 18 vitesses.

Déplacements et avances

• Course table X (longitudinale) : XA6132 = 700/680 mm (900 en option) ; XA6140 = 900/880 mm (1100 en option).
• Course coulisse Y (latérale) : XA6132 = 255/240 mm ; XA6140 = 315/300 mm.
• Course table Z (verticale) : deux modèles = 380/360 mm.
• Vitesse d'avance d'usinage : X,Y = 23,5–1180 mm/min ; Z = 8–394 mm/min.
• Vitesse de déplacement rapide : X = 2300 mm/min ; Y = 2300 mm/min ; Z = 770 mm/min.
• Angle maxi. de rotation de la table : ±45°.
• Distance axe broche–table : XA6132 = 30–350 mm ; XA6140 = 30–410 mm.

Dimensions & masse

• Dimensions totales (L×l×H) : XA6132 = 2294×1770×1665 mm ; XA6140 = 2560×2130×1800 mm.
• Masse approximative : XA6132 = 2650 kg ; XA6140 = 3850 kg.

Applications & accessoires

• Applications : usinage de plans, rainures et engrenages pour ateliers mécaniques et lignes de production.
• Accessoires optionnels : tête de fraisage universelle, table tournante, tête à indexer pour étendre les capacités machine.
