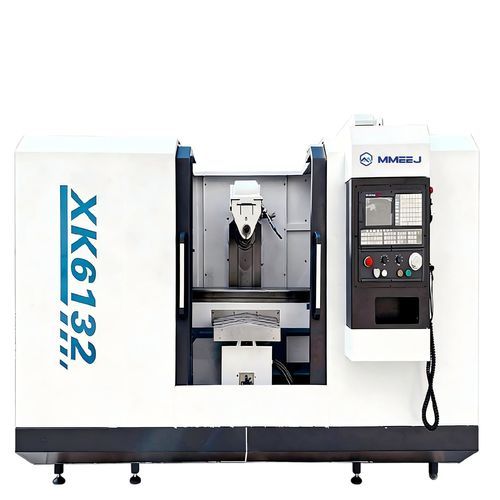

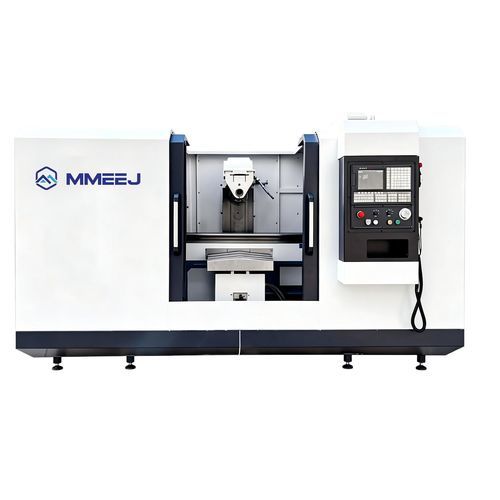

Fraiseuse CNC 3 axes XK61 series

horizontale

Configuration standard

• Système Guangtai 130
• CNC trois axes
• Transmission manuelle de la broche
• Pompe à huile électronique
• Rail dur trois axes

Configuration optionnelle

• Système : GSK, KND
• Tête diviseuse CNC
• Pointe arrière supérieure
• Broche pneumatique
• Tôle entièrement protégée

Paramètres techniques (tableau) PARAMÈTRE ARTICLE | UNITÉ | XK6132 | XK6140 Dimensions de la table de travail | mm | 1500x320 | 1700x400 Course de la table | mm | 900x310x410 | 1000x330×400 Rainure en T | mm | 3-14-70 | 3-18-90 Cône de broche | / | ISO:50/7:24 | ISO:50/7:24 Angle de rotation de la table (en option) | degré | ±45° | ±45° Distance entre la face frontale de la broche et le plateau de la table | mm | 20-370 | 30-410 Distance entre le guide vertical du banc et la ligne centrale de la broche | mm | 225-505 | 275-625 Plage de vitesse de la broche (série) | tr/min | 30-1500/18 | 30-1500/18 Vitesse de déplacement rapide (x/y/z) | mm/min | 6000/6000/3000 | 6000/3000/6000 Précision de positionnement | mm | 0.020/300 | 0.05/300 Précision de positionnement répété | mm | 0,010/300 | 0,025/300 Puissance du moteur d'entraînement principal | kW | 7,5 | 11 Puissance du moteur de la pompe de refroidissement | kW | 0,125 | 0,125 Dimensions extérieures | mm | 2272x1825×2094 | 3310x2200x2394 Poids de la machine | kg | 2850 | 4250 Caractéristiques / spécifications techniques

• Modèles : XK6132 et XK6140 (voir différences de paramètres ci-dessus)
• Taille de la table de travail : XK6132 = 1500x320 mm ; XK6140 = 1700x400 mm
• Course de la table : XK6132 = 900x310x410 mm ; XK6140 = 1000x330×400 mm
• Cône de broche : ISO:50/7:24 (les deux modèles)
• Angle de rotation de la table en option : ±45° (les deux modèles)
• Distance entre la face frontale de la broche et le plateau de la table : XK6132 = 20-370 mm ; XK6140 = 30-410 mm
• Distance entre le guide vertical du banc et la ligne centrale de la broche : XK6132 = 225-505 mm ; XK6140 = 275-625 mm
• Vitesse de la broche : 30-1500/18 tr/min (série)
• Vitesses de déplacement rapide (X/Y/Z) : XK6132 = 6000/6000/3000 mm/min ; XK6140 = 6000/3000/6000 mm/min
• Précision de positionnement : XK6132 = 0,020/300 mm ; XK6140 = 0,05/300 mm
• Précision de positionnement répété : XK6132 = 0,010/300 mm ; XK6140 = 0,025/300 mm
• Puissance du moteur d'entraînement principal : XK6132 = 7,5 kW ; XK6140 = 11 kW
• Puissance du moteur de la pompe de refroidissement : 0,125 kW (les deux modèles)
• Dimensions extérieures (mm) : XK6132 = 2272x1825×2094 ; XK6140 = 3310x2200x2394
• Poids de la machine : XK6132 = 2850 kg ; XK6140 = 4250 kg
